用相控陣技術來進行檢測的方法是怎么樣的？
發布日期：2018-09-04
閱讀量：4245
分享：
? ? 用相控陣探頭對焊縫進行檢測時，無需像普通單探頭那樣在焊縫兩側頻繁地來回前后左右移動，而相控陣探頭沿著焊縫長度方向平行于焊縫進行直線掃查，對焊接接頭進行全體積檢測。該掃查方式可借助于裝有陣列探頭的機械掃查器沿著精確定位的軌道滑動完成，也采用手動方式完成，可實現快速檢測，檢測效率非常高。

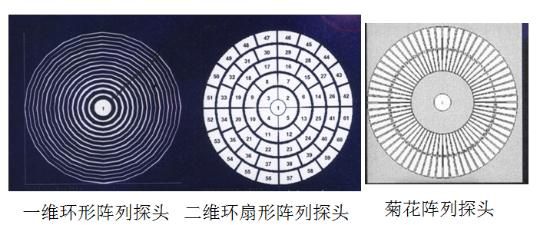

? ? 超聲相控陣技術的基本思想來自于雷達電磁波相控陣技術。相控陣?yán)走_(dá)是由許多輻射單元排成陣列組成，通過控制陣列天線中各單元的幅度和相位，調整電磁波的輻射方向，在一定空間范圍內合成靈活快速的聚焦掃描的雷達波束。超聲相控陣換能器由多個獨立的壓電晶片組成陣列，按一定的規則和時序用電子系統控制激發各個晶片單元，來調節控制焦點的位置和聚焦的方向。
? ? 說到超聲檢測可以看看以下內容
? ? 無損檢測是指在不損害或不影響被檢測對象使用性能,不傷害被檢測對象內部組織的前提下，利用材料內部結構異?；蛉毕荽嬖谝鸬臒?、聲、光、電、磁等反應的變化，以物理或化學方法為手段，借助現代化的技術和設備器材，對試件內部及表面的結構、性質、狀態及缺陷的類型、性質、數量、形狀、位置、尺寸、分布及其變化進行檢查和測試的方法[1]。無損檢測是工業發展必不可少的有效工具，在一定程度上反映了一個國家的工業發展水平，無損檢測的重要性已得到公認，主要有射線檢驗（RT）、超聲檢測（UT）、磁粉檢測（MT）和液體滲透檢測（PT）四種。其他無損檢測方法有渦流檢測（ECT）、聲發射檢測（AE）、熱像/紅外（TIR）、泄漏試驗（LT）、交流場測量技術（ACFMT）、漏磁檢驗（MFL）、遠場測試檢測方法（RFT）、超聲波衍射時差法（TOFD）等。
? ? 廣州多浦樂電子科技有限公司是一家專注于超聲設備及超聲換能器(探頭)研發、產品包括相控陣超聲探頭,相控陣超聲板卡,相控陣掃查器,超聲自動化設備等,制造的高新技術企業,致力于打造世界一流的超聲品牌。
