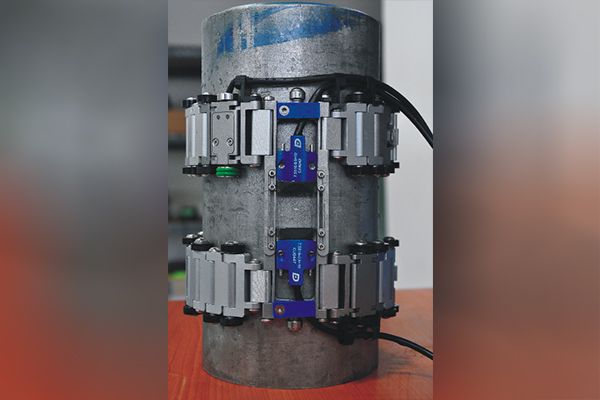

無損檢測技分享-深圳相控陣掃查器
發布日期：2018-08-11
閱讀量：5753
分享：
? 在競爭日益激烈的市場經濟環境下，質量和成本是競爭的關鍵因素，而無損檢測技術是保證產品質量和設備安全的最重要的手段之一，在國民經濟中發揮著越來越顯著的作用。盡管無損檢測本身并不是一種生產技術，但其技術水平能反映該領域的工業技術水平。德國科學家認為，無損檢測技術是機械工業的四大支柱之一，主要包括超聲波檢測、磁粉檢測、射線檢測、渦流檢測和滲透檢測。在檢驗檢疫領域應用最多的是超聲無損檢測技術。由于進出口檢驗檢疫的特點及各種條件制約，無損檢測技術在檢驗檢疫領域應用并不十分廣泛，但隨著電子、人工智能等技術的發展，基于非破壞性特點的超聲無損檢測技術將在進出口金屬檢驗領域得到更廣闊的應用和發展。
? ? 超聲無損檢測技術
? ? 超聲無損檢測技術（簡稱UT）是利用超聲波在
? ? 不同介質中傳播速度不同、在界面上產生聲波反射、折射和聲波轉換的原理，對固體材料（主要是金屬材料）的缺陷進行檢測的技術。具有檢測對象范圍廣、檢測深度大、缺陷定位準確、靈敏度高、成本低、使用方便、檢測速度快，對人體無害以及便于現場使用等特點，是國內外使用最廣泛、使用頻率最高、發展也較快的一種無損檢測技術。
? ? 儀器設備-超聲波探傷儀
? ? 超聲無損檢測通常使用脈沖發射式A型顯示的超聲波探傷儀，工作原理為：同步電路產生周期性的同步脈沖信號，一方面觸發發射電路，產生一個持續時間極短的電脈沖加到探頭內的壓電換能器上，激勵晶片產生脈沖超聲波；另一方面，同步脈沖經過掃描延遲，在時間上適當延遲后控制掃描發生器產生線性較好的鋸齒波，經放大器放大后加到示波管X軸偏轉板上，使光點從左到右隨時間作線性的移動。超聲波透過耦合劑射入試件，在試件內傳播的超聲波遇到界面或缺陷時即產生反射，這種超聲回波可由已停止激振的探頭接受，轉變成電脈沖輸入高頻放大器，經檢波電路再由視頻放大器進一步放大到Y軸偏轉板上，從而在掃描線上出現波形。根據反射回波在掃描線上的位置可確定試件中界面或缺陷與換能器的距離，示波器上顯示的波高與超聲波聲壓成正比。
? ? 廣州多浦樂電子科技有限公司是一家專注于超聲設備及超聲換能器(探頭)研發、產品包括相控陣超聲探頭,相控陣超聲板卡,相控陣掃查器,超聲自動化設備等,制造的高新技術企業,致力于打造世界一流的超聲品牌。
