超聲無損檢測技術檢測金屬材料的技術與相控陣掃查器的作用
發布日期：2018-07-31
閱讀量：4336
分享：
? ? 金屬材料被廣泛應用與基礎建設和進出口貿易中，是我國經濟發展中重要的一部分。金屬焊接材料的高質量和高精度是保障金屬焊接行業高速發展的核心技術手段。超聲無損檢測技術能夠進一步提高金屬材料焊接接頭的質量，保障金屬材料焊接的安全性。因此，為了進一步推廣超聲無損檢測技術在金屬材料焊接中的應用，充分發揮其應用效果，對超聲無損檢測技術在金屬材料焊接的應用進行深入分析具有重要的意義和作用。
? ? 超聲無損檢測技術
? ? 超聲無損檢測技術是一項高精度，高質量的檢測技術。隨著全球經濟一體化發展，各國在實現貿易往來同時也逐漸實現了技術交流，進一步奠定了國內各先進技術水平的提升。超聲無損檢測技術主要是利用超聲波在物體內和物體與物體之間的傳播進行材料檢測。研究證明超聲波無損檢測技術中超聲波在彈性介質材料中可以進行傳播，且傳播的速度與超聲波的波型、介質材料的溫度、應力、組織均勻性有關。不同的介質超聲波的傳播速度不同，在一般的固體介質材料中，溫度升高聲速越低，應力狀況也會影響傳播速度，同時材料組織的均勻性也嚴重的影響超聲波的傳播。此外，超聲無損檢測技術的檢查精度和檢測深度較廣，為實際工程中的檢測帶來了重要的貢獻。

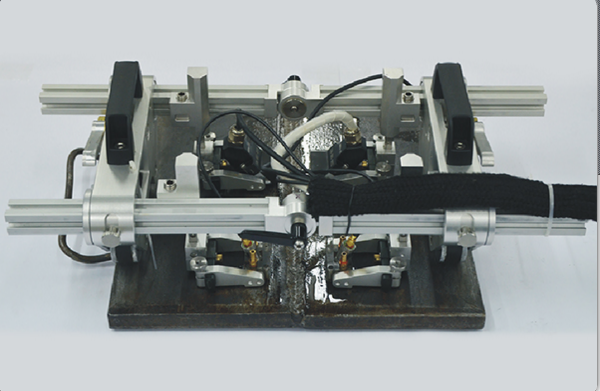

? ? 其實在檢測技術中，掃查器是作為檢測技術的中的一個重要的工具，能焊接于各種不同的產品位置上，比如：多浦樂FC-02型PA/TOFD掃查器可曲率調節，適用于周/軸向的管道對接焊縫，平板對接焊縫的相控陣和TOFD檢測。自帶壓力調節可確保楔塊始終和工件緊密貼合，達到良好的檢測效果。同時還配備了可靠的剎車裝置，可使掃查架穩固地停留在任意位置。工具依賴度低，操作簡便，大部分功能手動即可實現。掃查架可裝配4個探頭，拆裝方便，并可根據需求進行探頭配置（相控陣探頭或TOFD探頭）。
? ? 金屬材料焊接中應用超聲無損檢測技術的作用
? ? 隨著超聲無損檢測技術在金屬材料焊接中的應用人們發現其具有檢測金屬材料缺陷的作用。其中包含檢測金屬材料內部缺陷的作用，具有檢測金屬材料焊接宏觀缺陷的作用和檢測金屬材料焊接微觀缺陷的作用三個方面。
? ? 第一，檢測金屬材料內部缺陷的作用。金屬材料在焊接的過程中由于受到各個方面因素的影響，在焊接接頭中存在各種各樣的缺陷，使得焊接接頭性能不連續，因此，在金屬材料焊接的過程中各個金屬材料內部的完整性是保證整個焊接材料完整性的根本。利用超聲無損檢測技術能夠?qū)Σ牧蟽?nèi)部缺陷進行檢測，明確在材料內部是否存在裂紋，氣孔、夾渣、未焊透等缺陷，保障材料自身內部質量。
? ? 第二，具有檢測金屬材料焊接宏觀缺陷的作用。利用超聲無損檢測技術能夠起到對金屬材料焊接宏觀缺陷檢測的作用。在金屬材料焊接的過程中液態金屬會沿著焊縫流到母材料上，當金屬材料冷卻后就會形成金屬瘤，嚴重影響整個金屬材料焊接的宏觀完整性。因此，在焊接的過程中利用超聲無損檢測技術能夠宏觀測量金屬的厚度，起到檢測宏觀缺陷的作用，這主要是用于測量厚度。
? ? 第三，檢測金屬材料焊接微觀缺陷的作用。金屬材料焊接中的微觀缺陷主要表現在焊接工藝不標準，焊接局部溫度過高，焊接表面氧化等現象。微觀缺陷會嚴重影響金屬材料焊接質量。利用超聲無損檢測技術能夠通過超聲波對金屬材料焊接的各項指標進行檢測，從而實時的反應焊接微觀缺陷，進行焊接修正，提升金屬材料焊接質量。
