涂膠粘接質量相控陣超聲檢測系統適用于各類型工件涂膠質量的高精度檢測，系統采用ROBUST相控陣板卡、全自動化多軸掃查系統并配以高頻、大陣元特殊設計傳感器，能夠快速實現大面積二維精細化掃查，成像清晰、效果極佳，實現了涂膠質量高速可視化檢測。智能化分析系統在掃查結束后自動生成粘接率統計，省時省力，輕松完成數據分析。

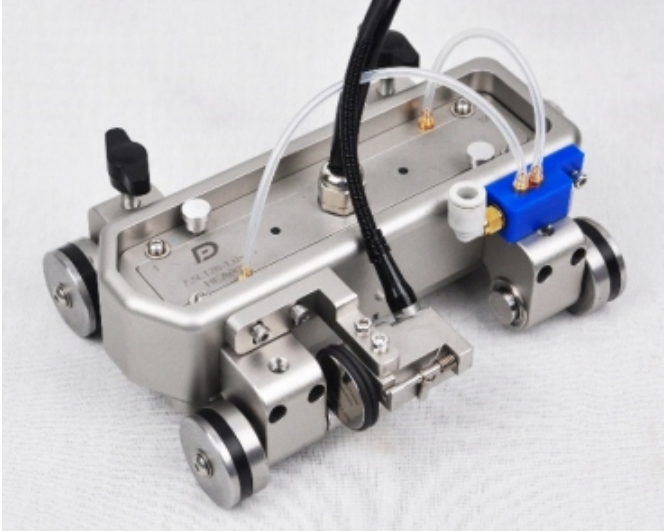

探頭與工裝
（1）探頭采用大陣元設計形式。
（2）單次有效聲束覆蓋寬度可達120mm，大大提升檢測效率；
（3）帶有彈簧壓力機構保證超聲探頭與工件耦合良好。

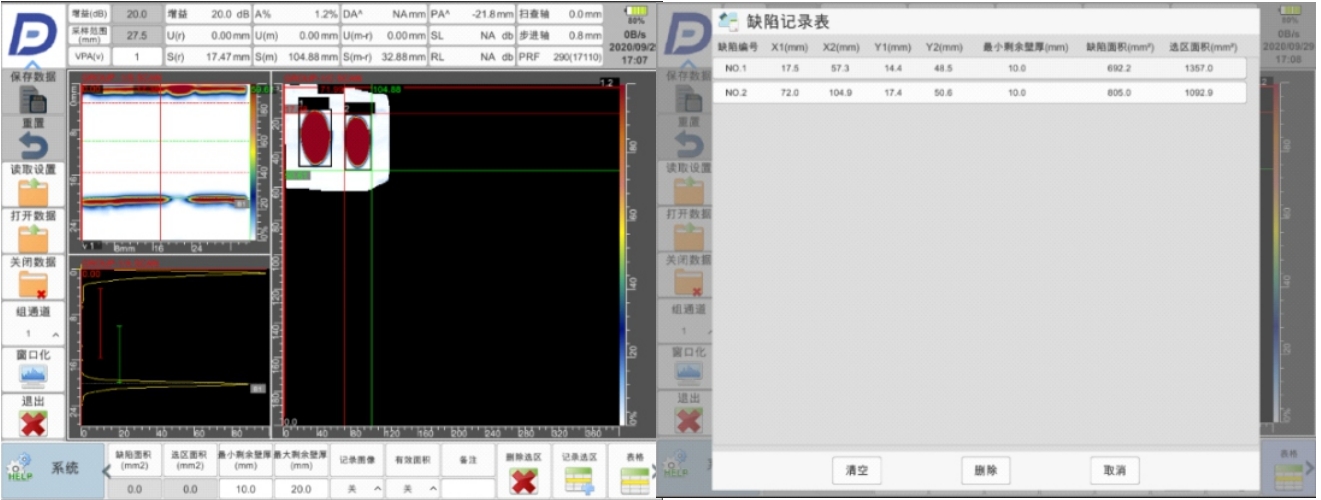

自動分析
由于檢測面積較大，需進行二維掃查，隨著掃查過程進行，二維C掃成像區域?qū)⑼竭M行填充。檢測完成后軟件自動對當前檢測數據進行分析，根據閘門設置，在二維C掃成像中框選出當前數據所包含的缺膠或粘接不良區域，并計算缺膠或粘接不良區域面積，然后根據總面積減缺膠或粘接不良區域面積，得到涂膠有效面積。
可視化操作

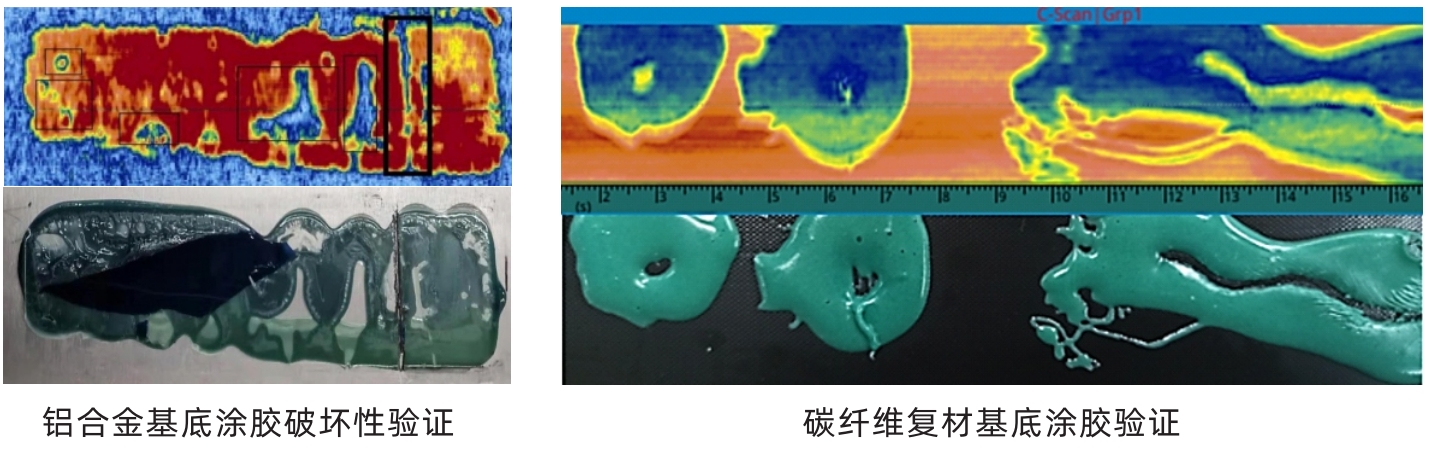

對待測粘接樣品試樣進行了實驗，與后期解剖圖對比如下，可見相控陣超聲檢測圖像與破壞性解剖開來的涂膠形狀基本一致，有力驗證了相控陣超聲無損檢測技術在粘接質量檢測上的可行性。
智能評判
檢測完成后，系統根據設定的合格所需有效涂膠面積判斷當前檢測對象是否合格，合格則顯示OK并按合格品進行處理，不合格則顯示NG報警并按不合格品進行篩選處理。
