關于水冷板

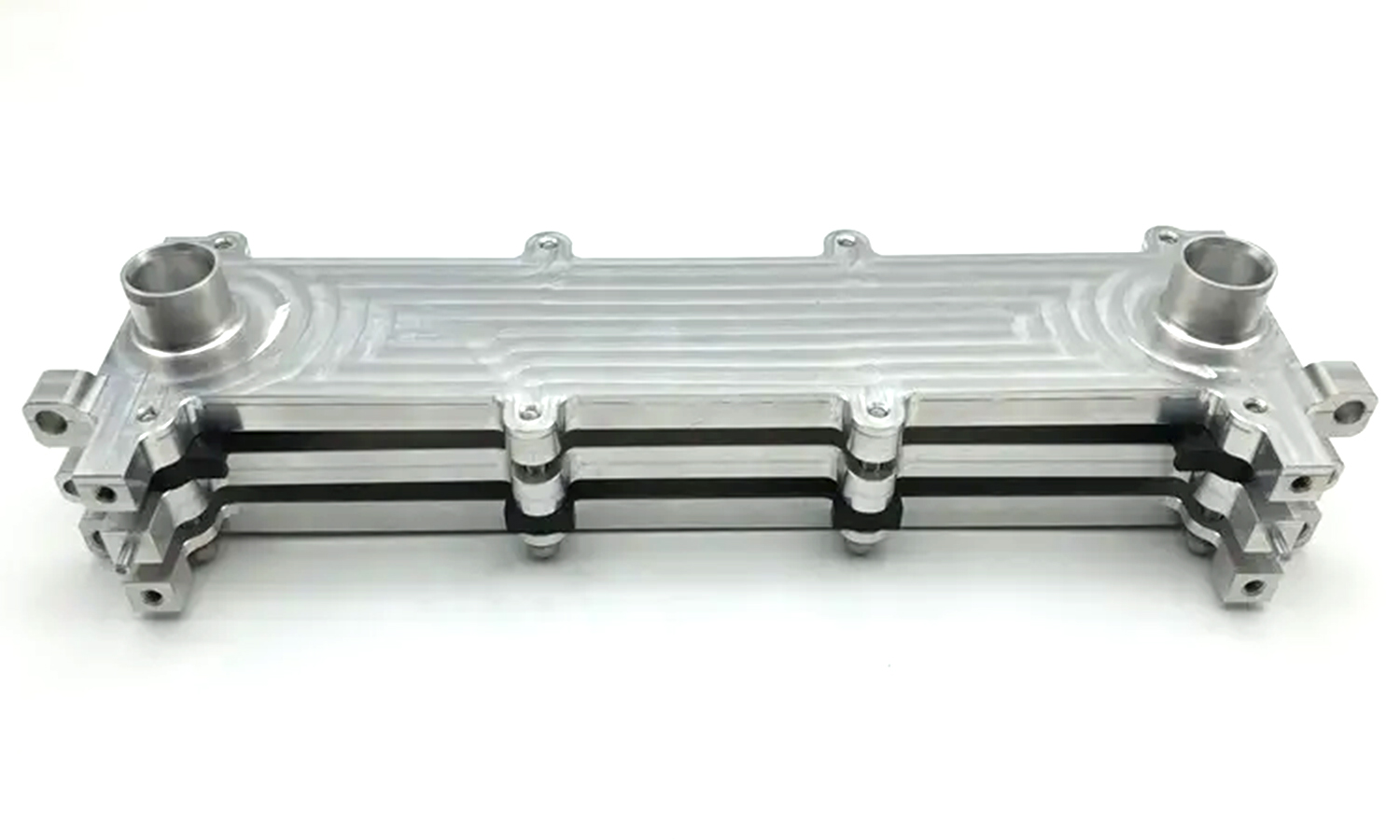

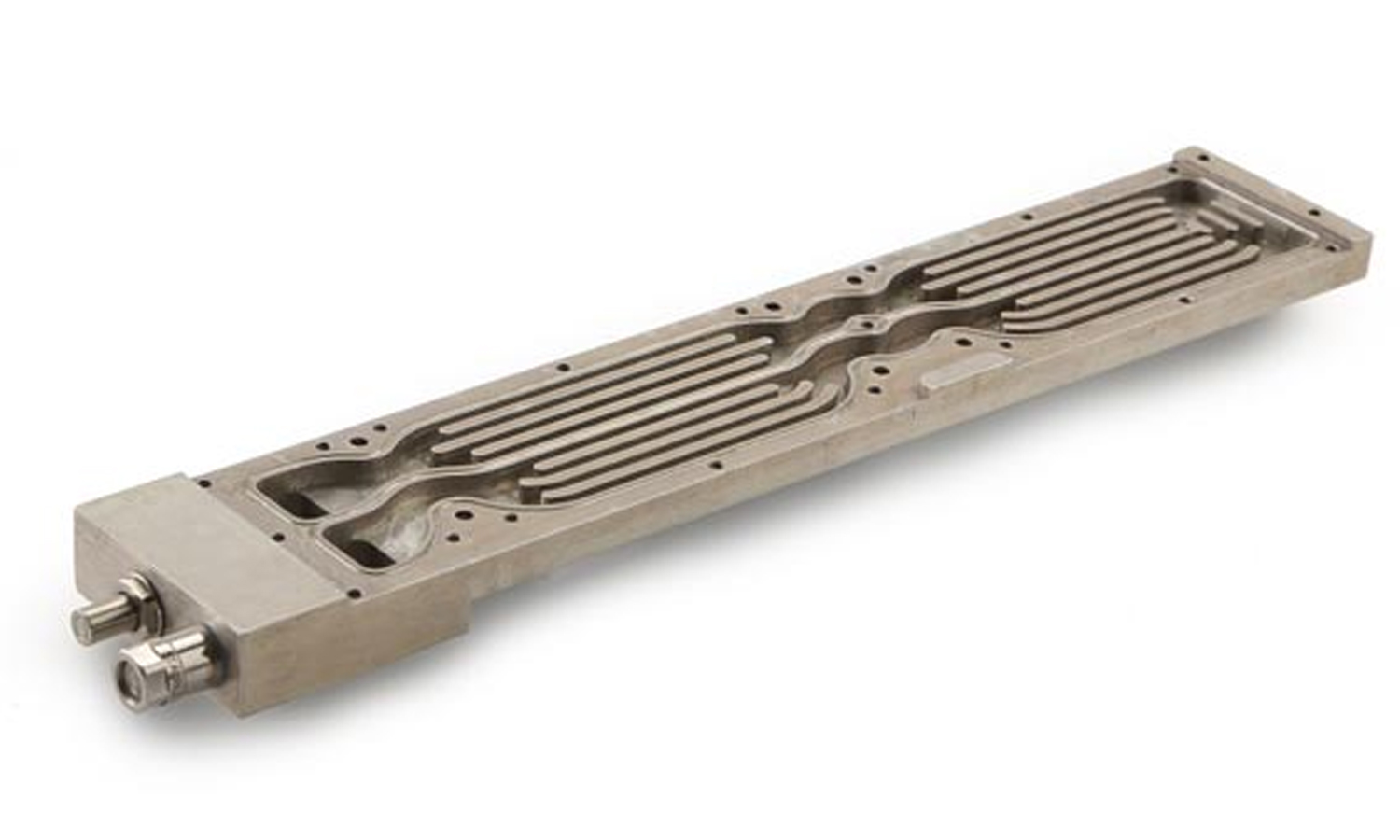

水冷板也稱液冷板，是一種通過冷卻液流動進行熱交換的元件；其原理是在金屬板上加工形成一個或多個流道，電子元件安裝在板的表面(中間涂熱傳導介質)，冷卻液從板的入口流入，出口流出，從而帶走部件的熱量。水冷板流道常見的工藝有摩擦焊、真空釬焊、埋銅管、鉆孔等。
水冷板為所需降溫的產品帶來顯著的降溫效果，深受各大廠家喜愛，并不斷加大水冷板研發力度提升性能。但是，水冷板也有一個重要問題，如何保持水冷板的密封性，因為一旦發生冷卻液泄漏，會給產品帶來破壞，造成經濟損失，甚至會造成重大事故。因此，加強水冷板的成品檢測，保證水冷板質量，成為各大廠家的重中之重。
常規水冷板質量檢測有氣密性檢測與爆破測試。氣密性檢測一般分為氦檢或水檢，這兩種方法便于檢測水冷板的氣密性；缺點是不能檢測出潛在的隱患缺陷。爆破性檢測為在成品中，抽樣進行爆破測試，來衡量產品是否存在虛焊、過焊或者焊透等缺陷；缺點是不能對全部產品進行檢測。
常規質量檢測方法都有一定的局限性，如何便捷快速的對水冷板進行質量檢測呢？多浦樂提供了水冷板相控陣水浸自動化檢測解決方案，為水冷板質量檢測貢獻力量。

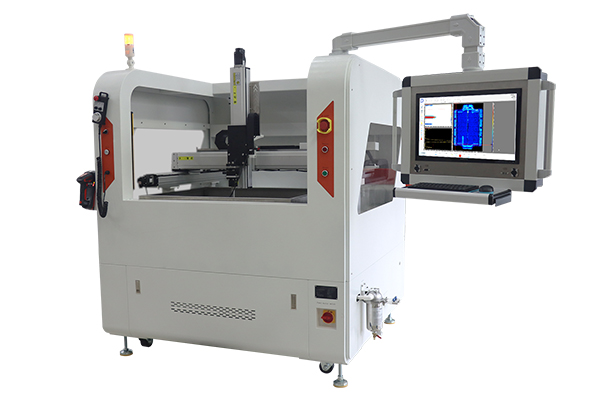

水冷板相控陣水浸自動化系統
水冷板相控陣水浸自動化系統適用于水冷板焊接質量高精度成像檢測。系統采用特殊定制化工藝，檢測精度高達φ0.2mm平底孔當量，是高端水浸檢測需求的最佳解決方案。本系統兼容多種規格的水冷板，亦可拓展至汽車零部件、航空航天零部件、精密部件的水浸檢測。

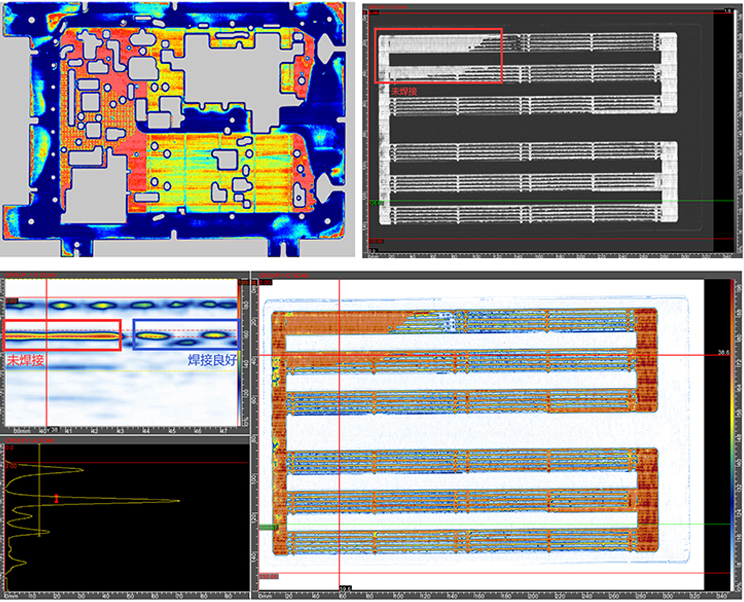

檢測效果
功能特點
1、檢測模式
本系統采用高精度自動X、Y、Z三軸模組，可實現全自動X-Y平面二維柵格掃查或手動檢測，且掃查軸和步進軸可自定義，模式自動切換。自動A/B軸及手動A1/B1調整軸，用于對探頭角度的微調，以實現最佳檢測效果。
2、技術參數
（1）模組運動行程（可按需定制）：
? ? ? ? ?X軸有效行程800mm
? ? ? ? ?Y軸有效行程600mm
? ? ? ? ?Z軸有效行程400mm
（2）重復定位精度：
? ? ? ? X/Y/Z軸重復定位精度小于0.05mm/m；
（3）系統位置分辨率：
（4）掃查速度范圍：1mm/s-500mm/s
（5）設備使用溫度范圍：-10℃~ +40℃
3、系統組成
系統由超聲儀器、工控機、顯示器、多軸運動模組（可按需定制）、檢測水槽、探頭夾持工裝、設備支架、控制柜、水循環過濾系統等組成。
4、技術優勢
（1）成像清晰：采用高頻特殊定制探頭，實現水冷板高精度成像。
（2）缺陷自動評判和工件統計：根據客戶給出的檢測標準，自動識別缺陷并統計工件不良品數量，輕松實現工件統計工作。
（3）工藝適用性強：一種檢測工藝可適用于多種水冷板檢測，減少設備調試時間，提升檢測效率。
（4）運行穩定：整套系統運行穩定，安全可靠，維護方便，特別適用于小批量、多品種工件檢測。
