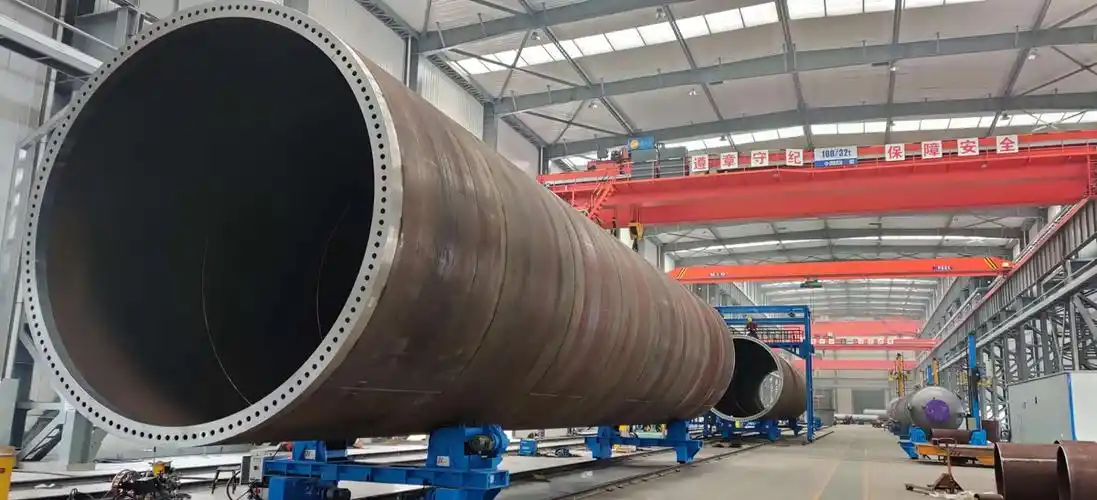

在風力發電機組整個運行生命周期內，塔架作為其主要的承重部件，長期受到機組交變載荷的作用。而連接機組各部件的螺栓是否具備優良的抗疲勞性能，是防止塔架或機組出現嚴重?fù)p傷，甚至倒塔事故的有力保障。
機組運行過程中，螺栓所處的工作環境較為惡劣，受力復雜，隨著使用年限的增加，極易出現松動及裂紋缺陷，當這些缺陷發展一定程度時,會嚴重影響機組的運行安全?？紤]到螺栓連接可靠性直接影響到整個機組的可靠性和使用壽命，因此有必要對螺栓缺陷進行定期檢測，提早發現裂紋缺陷，以便及時更換和維護，從而排除隱患。
與此同時，我國早期安裝的風力發電機組壽命陸續到期，需對其當前以及延壽期間的結構健康狀態進行評估。作為重要的承載結構，螺栓的健康狀態也是機組延壽評估過程的重要一環。
一、常見無損檢測方法
目前風電行業針對在役機組塔架螺栓的常用無損檢測方法有：
1、磁粉探傷
? ? ? ?通過磁粉在缺陷附近漏磁場中的堆積以檢測鐵磁性材料表面或近表面處缺陷的一種無損檢測方法。將鋼鐵等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布顯示被探測物件表面缺陷和近表面缺陷的探傷方法。
2、超聲探傷
? ? ? ?聲源產生超聲波，采用一定方式進入工件。在工件中傳播并與工件材質以及工件中缺陷相互作用，使傳播方向或特征發生改變。改變后的超聲波通過檢測設備被接收，對其進行處理和分析。根據接收超聲波的特征，評估工件本身及其內部是否存在缺陷及缺陷的特征。
3、超聲波相控陣
? ? ? ?該方法和常規超聲波檢測的原理相似，都是基于脈沖反射的原理。相對于常規超聲波探傷，其優勢在于：
（1）相控陣超聲通過對探頭依次激發使超聲波發生偏轉，按照一定角度進行掃查，掃查焊縫時，相控陣無需鋸齒掃查，只要沿著焊縫挪動探頭即可，掃查鍛件時，掃查范圍更廣,檢測效率比常規掃查效率更高。同時不易對工件造成漏檢，提高檢測準確性和可靠性。
（2）相控陣超聲通過探頭依次激發可以產生超聲聚焦，而常規超聲波一般沒有（除了聚焦探頭外），因此能克服超聲近場區對工件檢測帶來干擾，使相控陣探頭可以對較薄工件進行有效檢測。
（3）相控陣檢測同時擁有B掃、S掃和C掃描，使缺陷顯示直觀、清晰，根據B掃、S掃和C掃描顏色不同判斷工件缺陷，易于對工件內部缺陷當量進行評定。而常規超聲波只能通過波形高低來分辨缺陷當量。

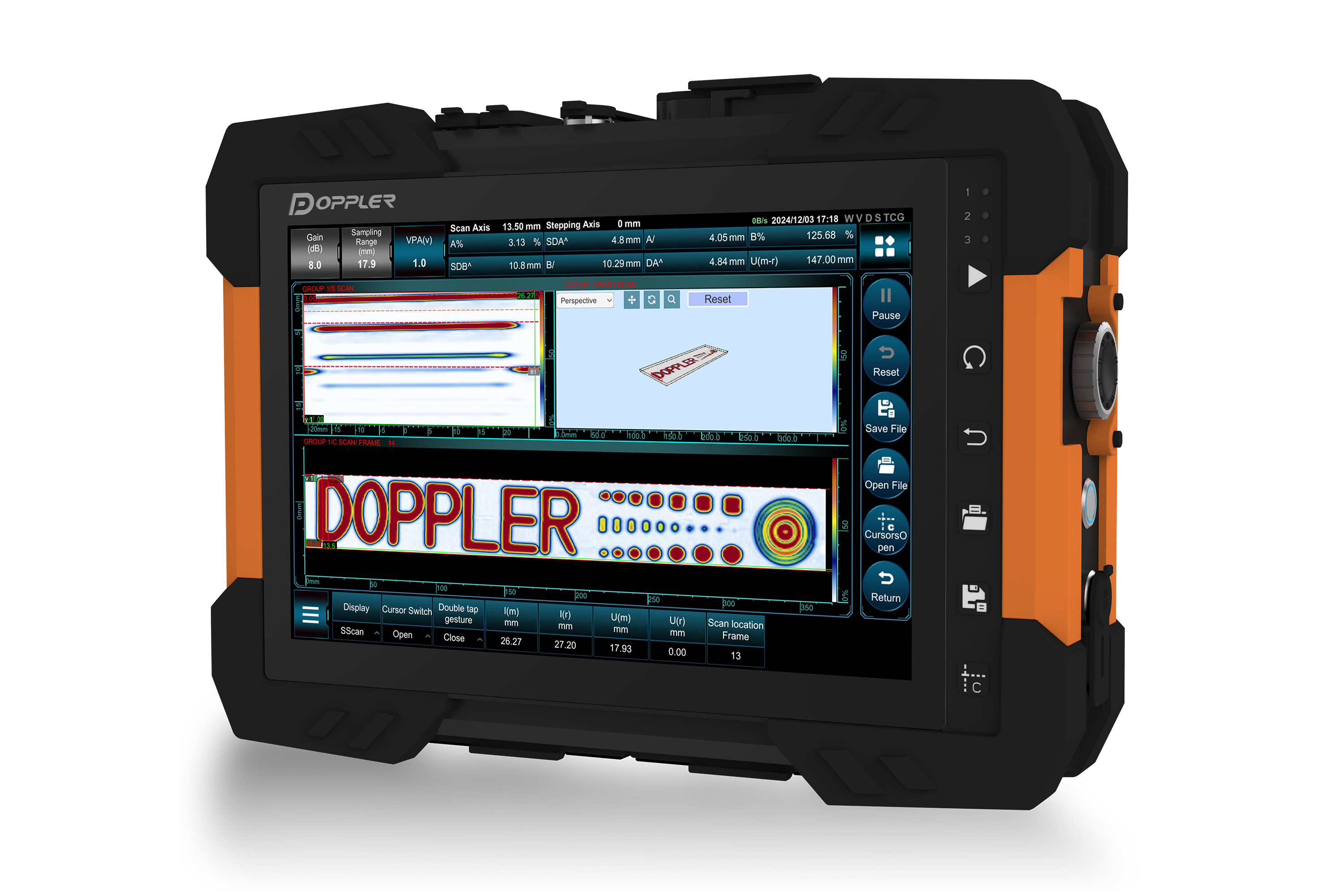

多浦樂 NovaScan V3 便攜式全聚焦相控陣超聲檢測儀
二、螺栓無損探傷

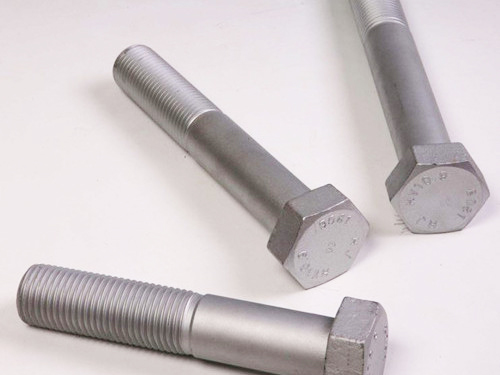

? ? ? ?高強螺栓是一種不帶孔的剛性螺栓，裂紋波形特點是波形清晰、陡直、尖銳，部位一般在結合面附近1~2道螺紋處；對于較大的裂紋，底波明顯減弱甚至消失，緊靠裂紋波之后的螺紋將由于裂紋的遮擋而消失或減弱。
▇ 相控陣超聲探傷方案
? ? ? ?螺栓相控陣超聲檢測常用的有線性掃查（葉片螺栓，有孔）和扇形掃查（普通螺栓端面平整），以及全聚焦（小螺栓）和全聚焦3D。

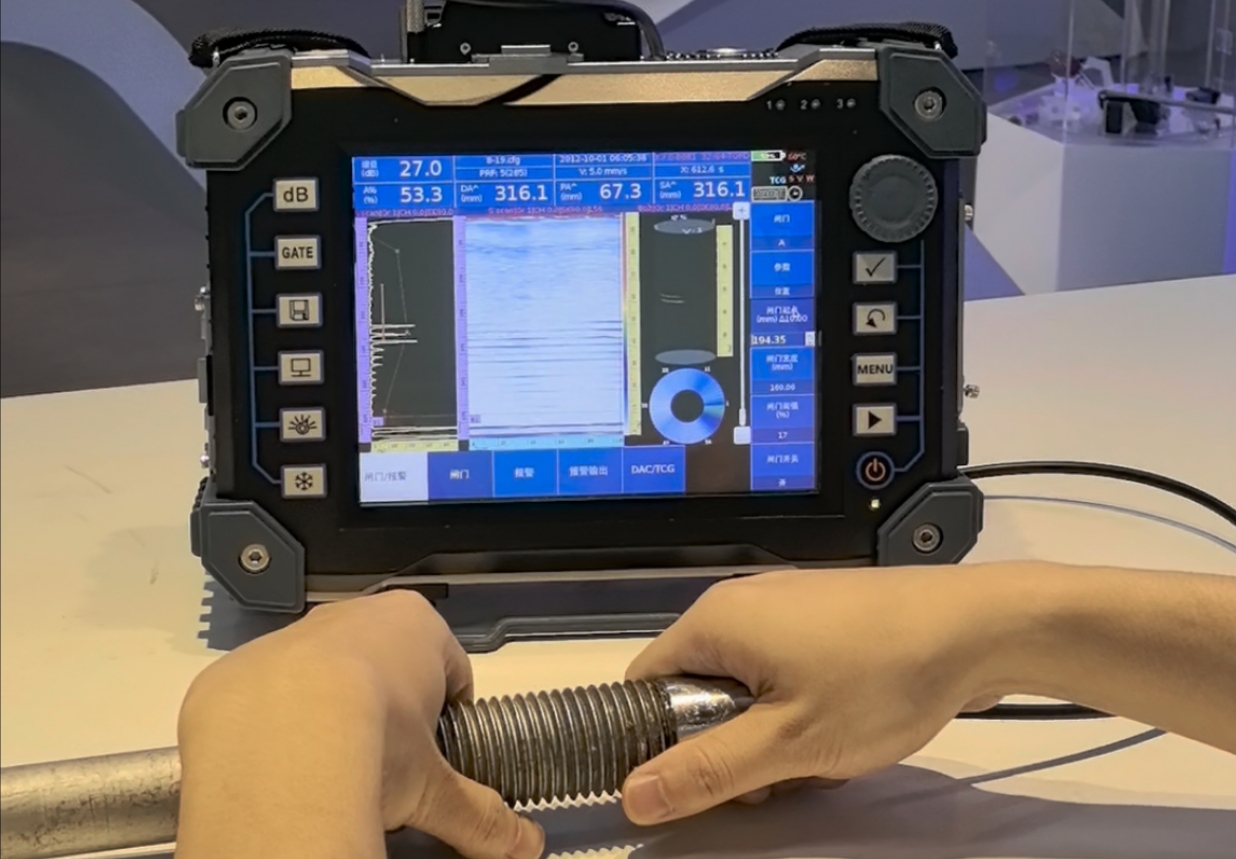

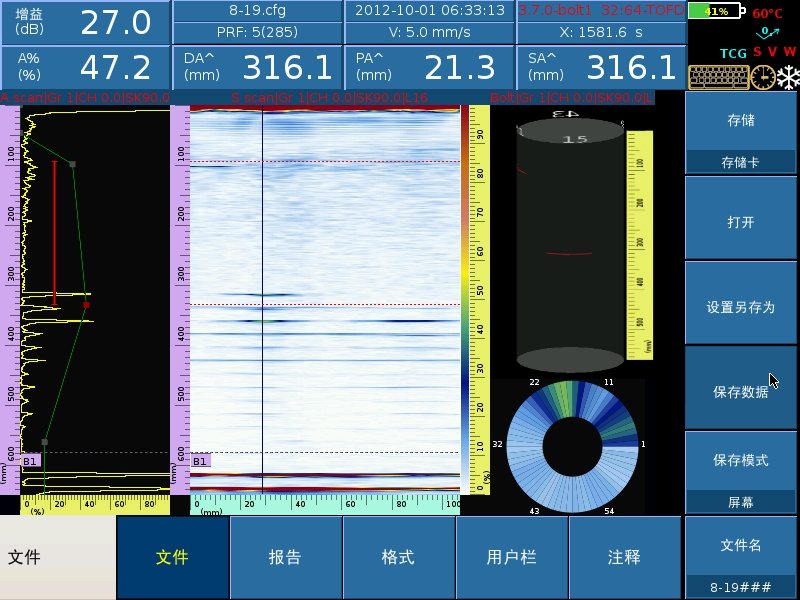

FlexScan 線性掃查檢測效果

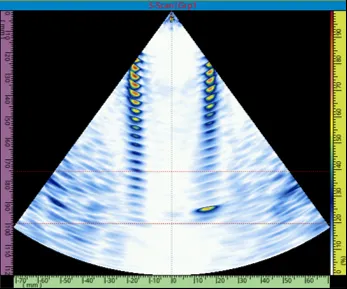

FlexScan 扇形掃查檢測效果

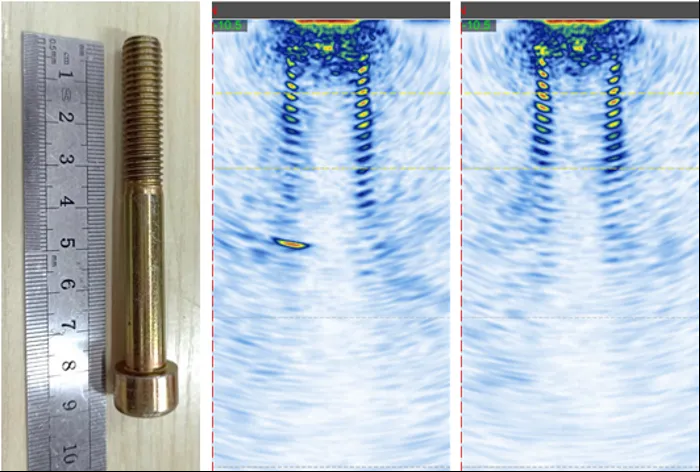

NovaScan 全聚焦檢測效果

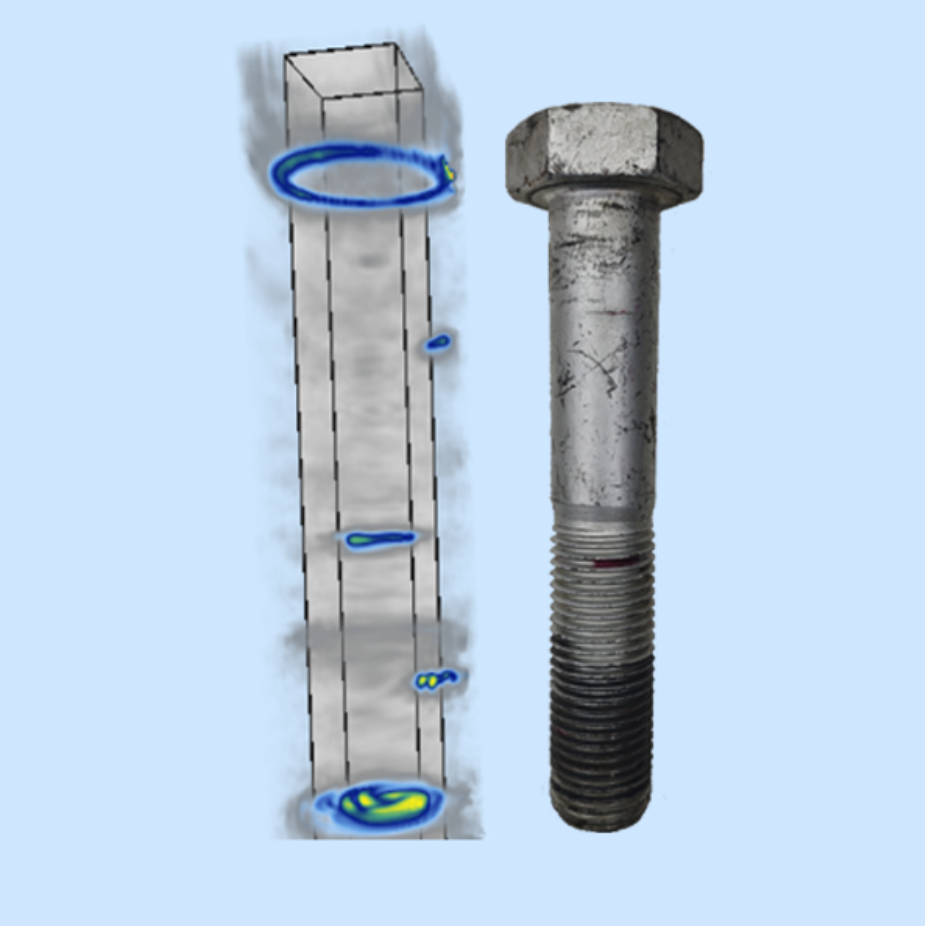

NovaScan 全聚焦3D檢測效果
總 結
? ? ? ?隨著風電機組運行年限的增長，作為承載結構的螺栓疲勞損傷風險日益提高。同時我國早期安裝運行的機組即將進入設計壽命晚期，需要進行延壽評估以確定其是否可以繼續使用，因此對螺栓進行無損檢測便顯得尤為重要。
