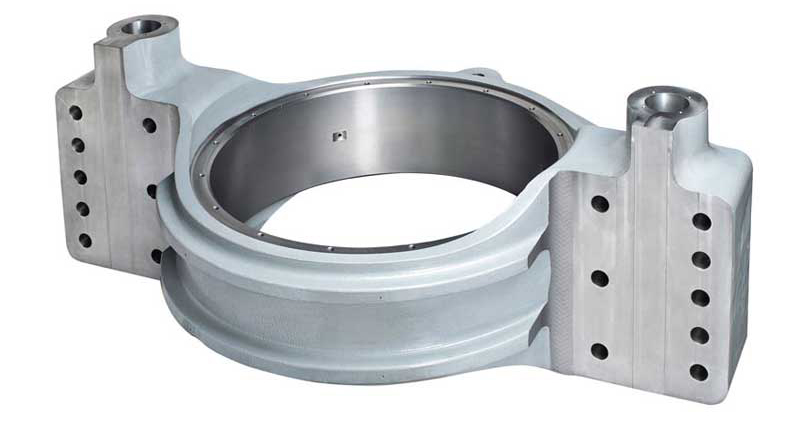

風電軸承座在機組中起重要的支撐作用，定期對其進行質量檢測，能有效預防事故發生，保障機組的運行安全。本案例待檢測工件外部呈直角形，檢測需求為確定內部凹槽位置是否存在缺陷。
待檢工件

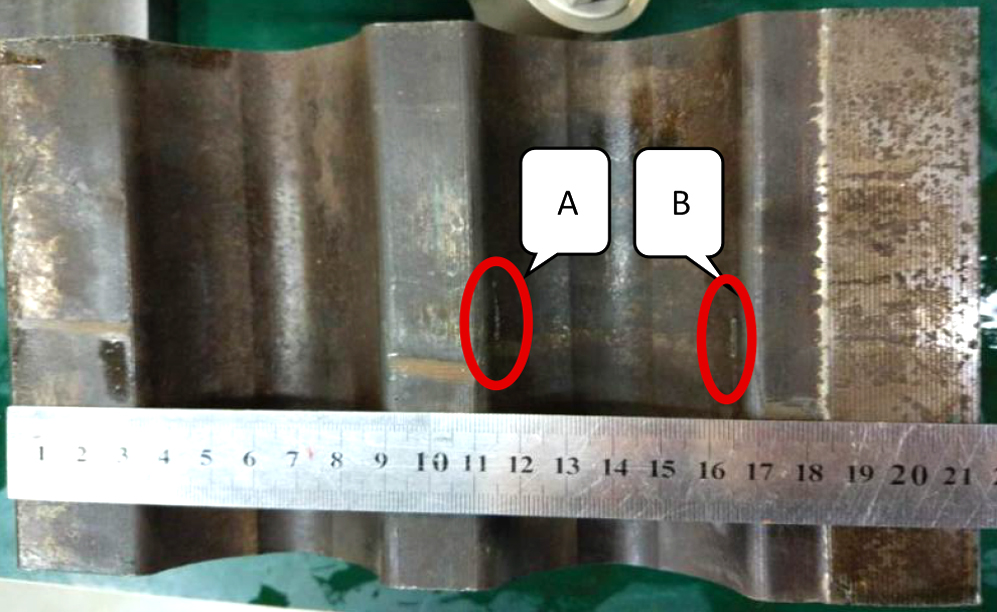

在待檢工件內部凹槽的不同位置加工了兩個刻槽，用來模擬裂紋缺陷，工件刻槽距上表面分別為115mm、165mm，刻槽長度10mm，深度1.5mm，刻槽位置如圖1紅色圓圈內A、B處所示。
圖1 刻槽位置示意圖

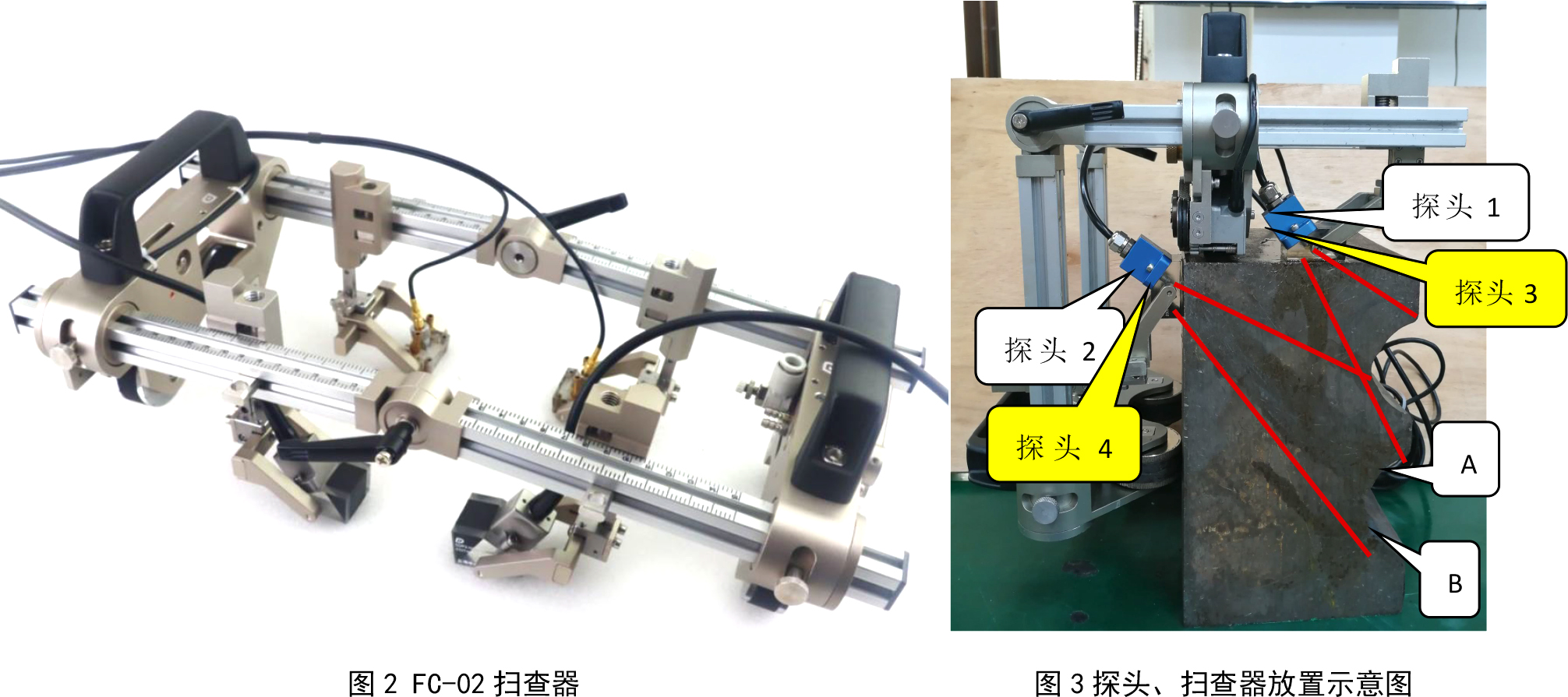

檢測所使用的探頭為D2線陣探頭+帶角度楔塊，對工件進行橫波斜入射扇形掃查，多角度大范圍覆蓋檢測區域，并結合設備具備的CAD高級導入功能，將工件CAD圖導入設備端，幫助清楚辨識固有信號與缺陷信號。根據工件形狀特點選用多浦樂研制的FC-02掃查器（如圖2所示）進行記錄數據掃查，該掃查器可裝配4個探頭且可以通過兩根橫桿調節曲率，本次檢測需將該掃查器彎折90°，使探頭緊密貼合工件表面，以達到良好的耦合效果。為實現整個工件全覆蓋檢測需進行兩次相控陣掃查，每次掃查使用兩個相控陣探頭。探頭以及掃查器放置示意圖如圖3所示。
實驗檢測效果

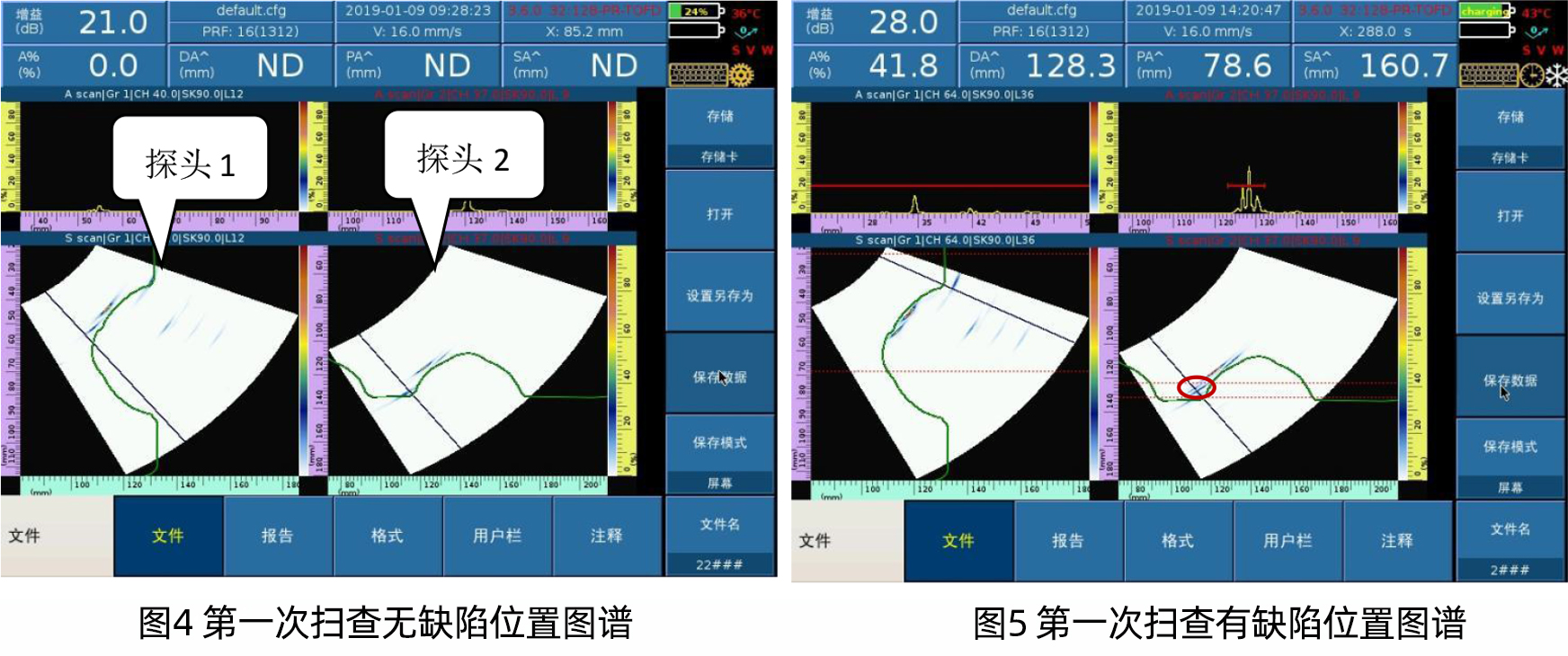

第一次掃查的檢測效果如下圖4、圖5所示。

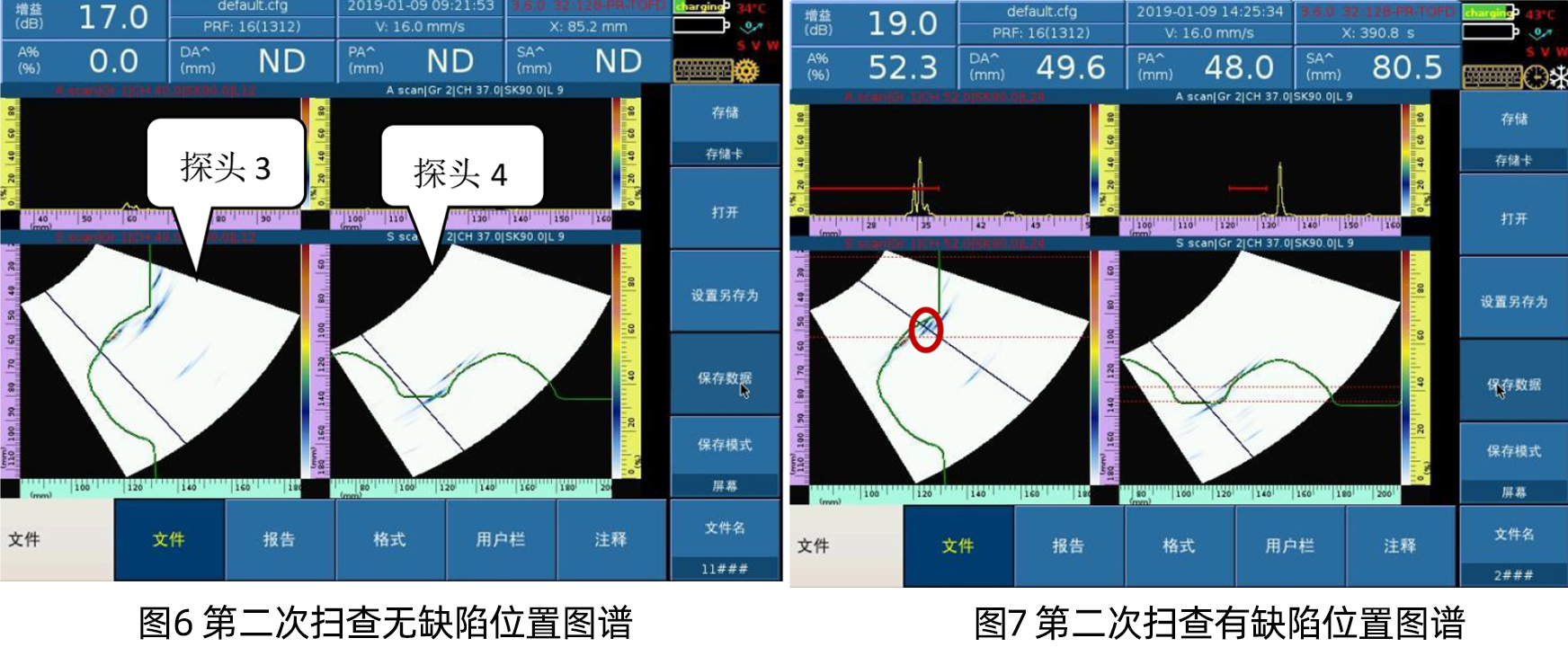

第二次掃查時將工件翻轉過來，檢測效果如下圖6、圖7所示。

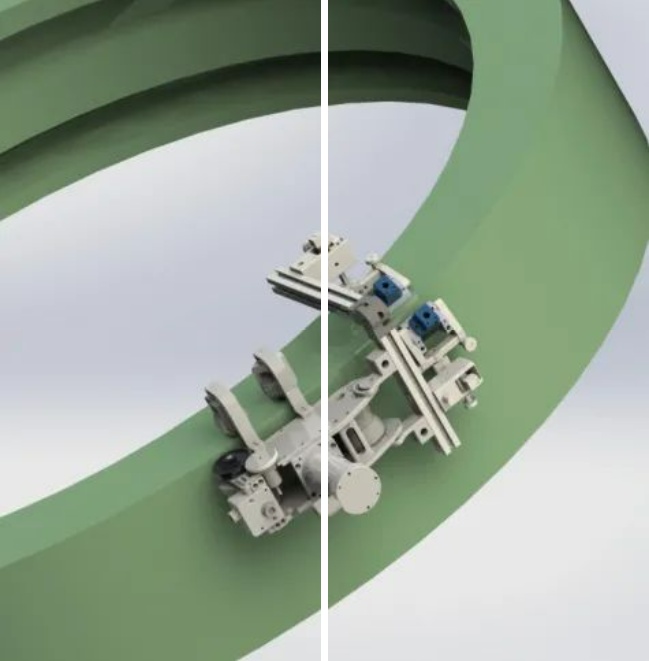

根據實際檢測環境，也可以選擇使用自動掃查裝置進行檢測，多浦樂根據實際工件形狀研制了如下圖8所示的自動掃查裝置，可以有效提高檢測效率。
圖8 風電軸承座自動掃查裝置
結? 論
從實驗效果可知，使用多浦樂相控陣線陣探頭及FC-02掃查器對風電軸承座進行相控陣檢測具有良好的檢測效果。同時，多浦樂具備自主研發設計自動化掃查器的能力，可根據客戶要求定制相關裝置及探頭，幫助客戶更好、更快地完成檢測工作。
