? ? 超聲波探傷中，超聲波的發射和接收都是通過探頭來實現的。探頭的種類很多，結構型式也不一樣。探傷前應根據被檢對象的形狀、衰減和技術要求來選擇探頭。探頭的選擇包括探頭型式、頻率、晶片尺寸和斜探頭K值的選擇等。

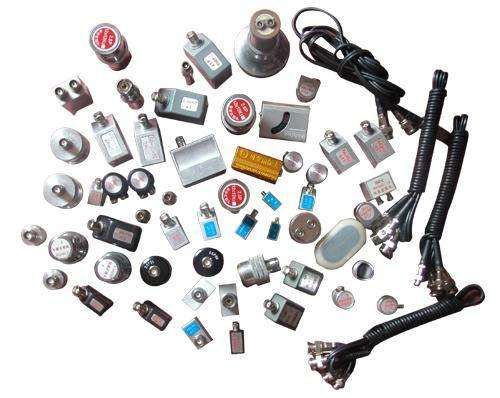

? ? 1.探頭型式的選擇常用的探頭型式有縱波直探頭、橫波斜探頭表面波探頭、雙晶探頭、聚焦探頭等。一般根據工件的形狀和可能出現缺陷的部位、方向等條件來選擇探頭的型式，使聲束軸線盡量與缺陷垂直。縱波直探頭只能發射和接收縱波，束軸線垂直于探測面，主要用于探測與探測面平行的缺陷，如鍛件、鋼板中的夾層、折疊等缺陷。橫波斜探頭是通過波形轉換來實現橫波探傷的。主要用于探測與深測面垂直或成一定角的缺陷。如焊縫生中的未焊透、夾渣、未溶合等缺陷。表面波探頭用于探測工件表面缺陷，雙晶探頭用于探測工件近表面缺陷。聚焦探頭用于水浸探測管材或板材。
? ? 2.探頭頻率的選擇超聲波探傷頻率在O.5～10MHz之間，選擇范圍大。一般選擇頻率時應考慮以下因索。(1)由于波的繞射，使超聲波探傷靈敏度約為，因此提高頻率，有利于發現更小的缺陷。(2)頻率高，脈沖寬度小，分辨力高，有利于區分相鄰缺陷。(3)可知，頻率高，波長短，則半擴散角小，聲束指向性好，能量集中，有利于發現缺陷并對缺陷定位。(4)可知，頻率高，波長短，近場區長度大，對探傷不利。(5)可知，頻率增加，衰減急劇增加。由以上分析可知，頻率的離低對探傷有較大的影響。頻率高，靈敏度和分辨力高，指向性好，對探傷有利。但頻率高，近場區長度大，衰減大，又對探傷不利。實際探傷中要全面分析考慮各方面的因索，合理選擇頻率。一般在保證探傷靈敏度的前提下盡可能選用較低的頻率。對于晶粒較細的鍛件、軋制件和焊接件等，一般選用較高的頻率，長用2.5～5.0MHz。對晶粒較粗大的鑄件、奧氏體鋼等宜選用較低的頻率，常用O.5～2.5MHz。如果頻率過高，就會引起嚴重衰減，示波屏上出現林狀回波，信噪比下降，甚至無法探傷。
? ? 3.探頭晶片尺寸的選擇中科樸道超聲波探傷儀探頭圓晶片尺寸一般為φ10～φ30mm，晶片大小對探傷也有一定的影響，選擇晶片尺寸時要考慮以下因素。(l)可知，晶片尺寸增加，半擴散角減少，波束指向性變好，超聲波能量集中，對探傷有利。(2)由N=等可知，晶片尺寸增加，近場區長度迅速增加，對探傷不利。(3)晶片尺寸大，輻射的超聲波能量大，探頭未擴散區掃查范圍大，遠距離掃查范圍相對變小，發現遠距離缺陷能力增強。以上分析說明晶片大小對聲柬指向性，近場區長度、近距離掃查范圍和遠距離缺陷檢出能力有較大的影響。實際探傷中，探傷面積范圍大的工件時，為了提高探傷效率宜選用大晶片探頭。探傷厚度大的工件時，為了有效地發現遠距離的缺陷宜選用大晶片探頭。探傷小型工件時，為了提高缺陷定位定量精度宜選用小晶片探頭。探傷表面不太平整，曲率較大的工件時，為了減少耦合損失宜選用小晶片探頭。
? ? 4.橫渡斜探頭K值的選擇在橫波探傷中，探頭的K值對探傷靈敏度、聲束軸線的方向，一次波的聲程(入射點至底面反射點的距離)有較大的影響。由圖l.39可知，對于用有機玻璃斜探頭探傷鋼制工傳，βs=40°(K=O.84)左右時，聲壓往復透射率最高，即探傷靈敏度最高。由K=tgβs可知，K值大，βs大，一次波的聲程大。因此在實際探傷中，當工件厚度較小時，應選用較大的K值，以便增加一次波的聲程，避免近場區探傷。當工件厚度較大時，應選用較小的K值。
