圓形鋼套焊縫常見于大型設備設施中，定期檢驗維護可以防微杜漸，確保設備運行安全，常規超聲檢測效率低、聲束覆蓋范圍小，可能導致缺陷漏檢。本案例選擇目前快速發展的超聲相控陣技術進行檢測，可以提高檢測準確度和檢測速度，連接編碼器掃查還可以記錄數據，在離線端對掃查數據進行后期回看與分析。
檢測工件
待檢工件中的圓形鋼套焊縫如下圖1所示，根據工件厚度可選擇使用5M線陣探頭（圖2），配套使用SD3-N0L-H-AIDxx楔塊（0°縱波帶AID曲率，楔塊厚度及AID曲率需要根據工件壁厚和內徑尺寸具體計算）。

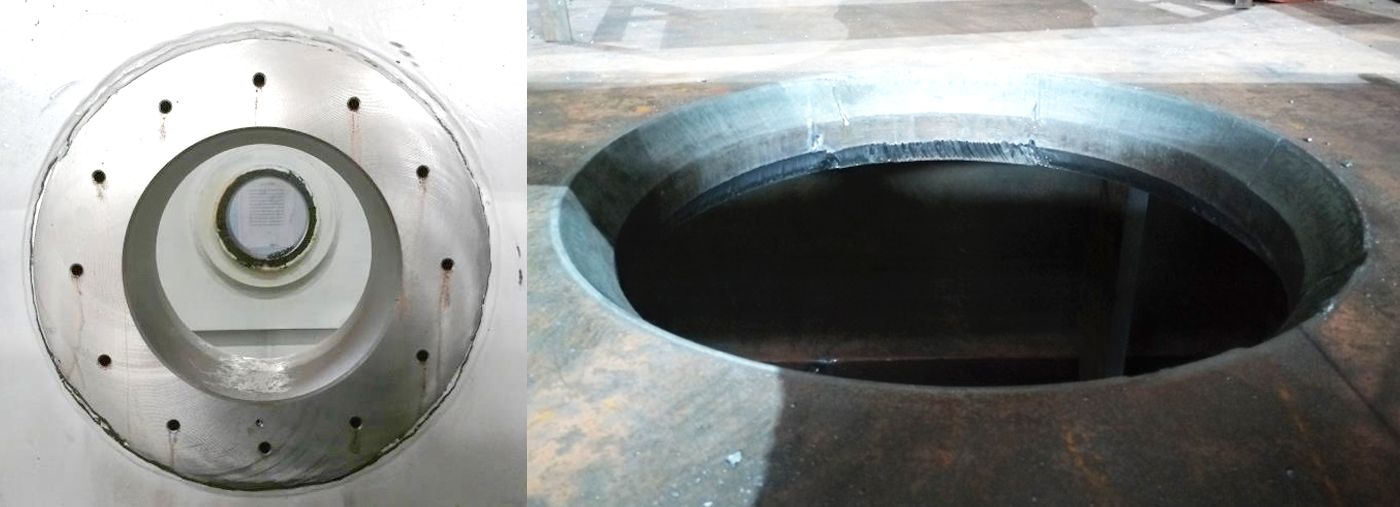

圖1 圓形鋼套焊縫及坡口型式照片

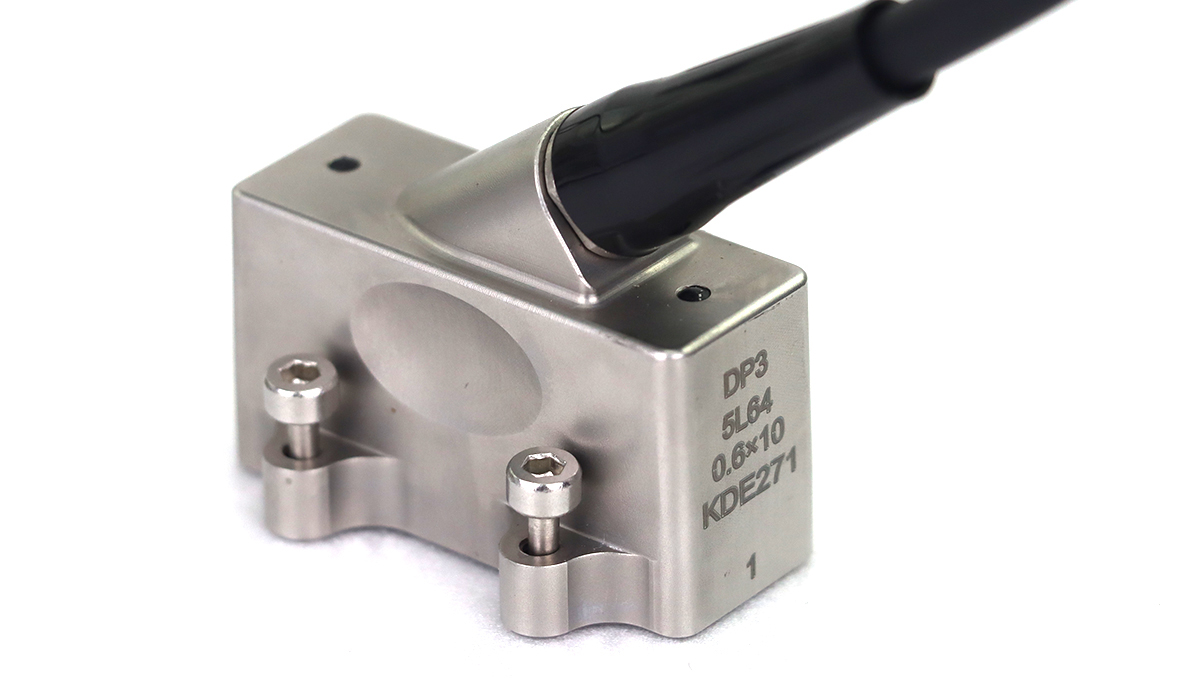

圖2 多浦樂線陣探頭
檢測過程
檢測過程中，采用多浦樂ENC-10型輪式編碼器（圖3）對焊縫區進行縱波線陣掃查。該編碼器結構簡單小巧，現場檢測靈活方便，可直接安裝在探頭上，實現單相控陣探頭的數據可記錄檢測。

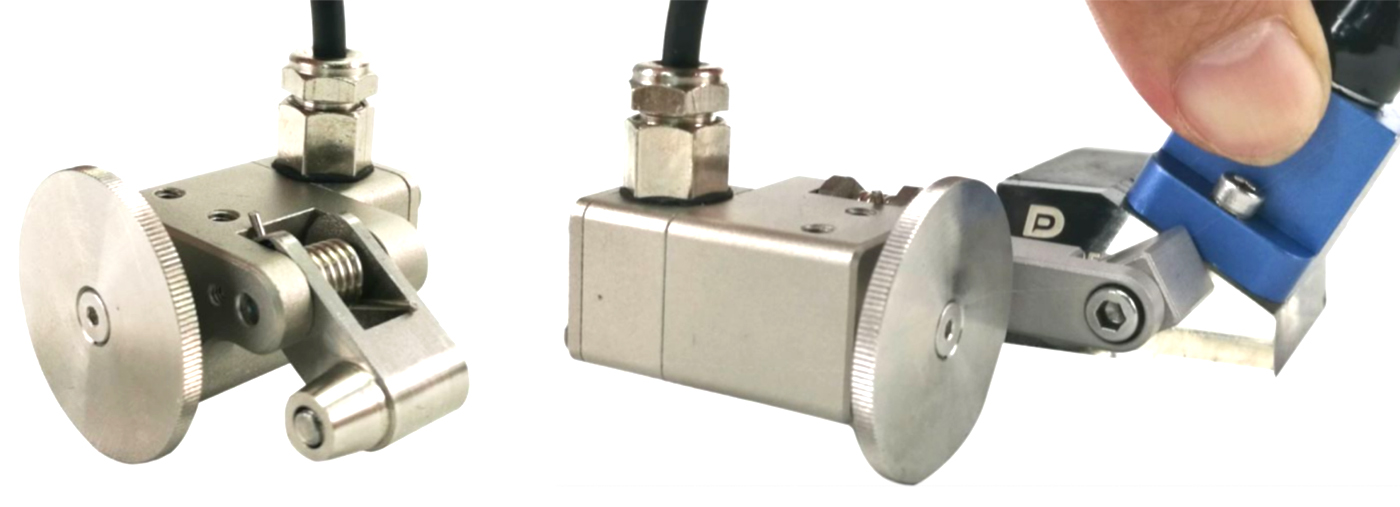

圖3 多浦樂ENC-10輪式編碼器
檢測時將探頭配上合適楔塊后安裝ENC-10輪式編碼器，將探頭緊貼圓形鋼套內壁做縱波0°線性掃描，如圖4所示，沿內壁360°旋轉一周，完成焊縫檢測，根據鋼套深度確定具體檢測次數，保證兩側焊縫完全覆蓋。

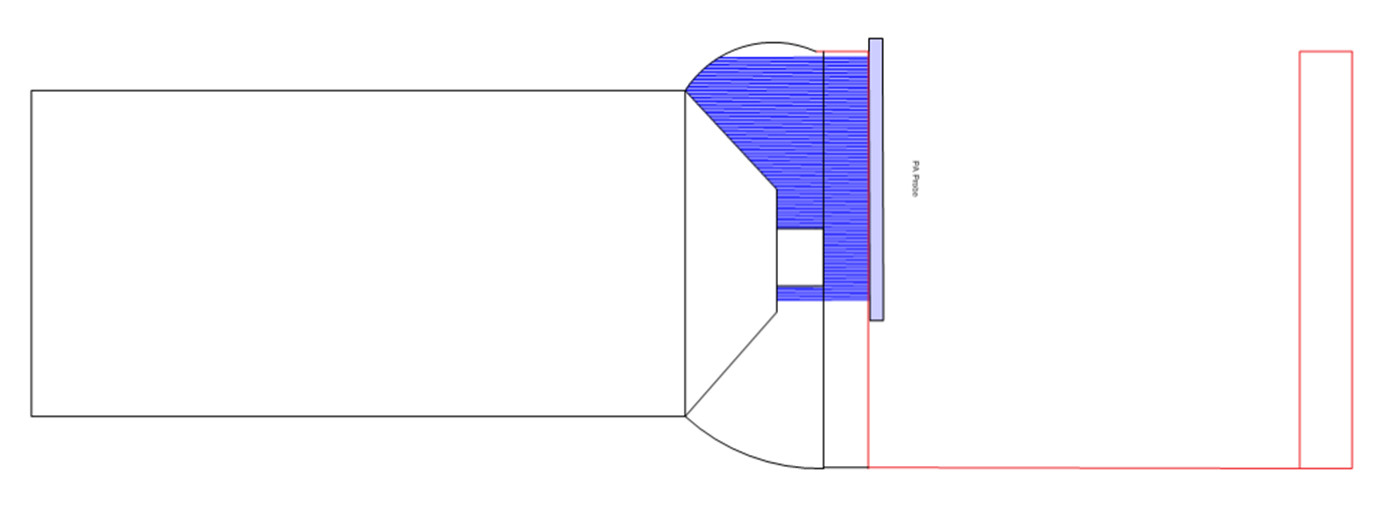

圖4 焊縫聲束覆蓋模擬圖
總結
即使是簡易掃查器，使用在合適的工件上也能發揮大作用，給檢測帶來方便。多浦樂研制的超聲換能器、相控陣檢測設備以及掃查器等一系列儀器設備性能優異，匹配性良好，助力客戶輕松解決檢測難題。
