典型角焊縫相控陣超聲檢測
發布日期：2024-08-16
閱讀量：6623
分享：

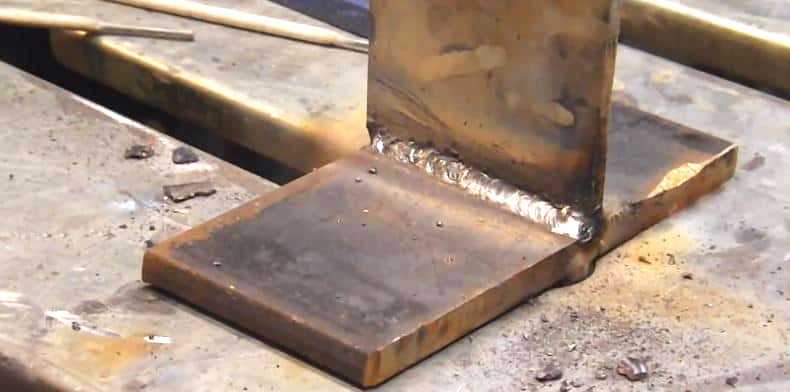

角焊縫常見于型材、大型壓力容器和KTY結構中。針對結構多樣的角焊縫，推薦使用專用的角焊縫掃查器來進行輔助掃查。一方面，使用角焊縫掃查器可以輔助進行記錄數據，方便后期數據回看與分析；另一方面，可以確保探頭與焊縫的掃查距離保持恒定提高檢測速度的同時還確保了掃查數據的準確性。
探頭+掃查器
本案例中，檢測現場有著不同板厚的角接焊縫，有的板厚達到77mm，故根據工件情況，采用一個低頻的D2相控陣探頭+帶角度楔塊進行橫波斜入射檢測，探頭及楔塊如下圖1所示。
圖1 相控陣探頭及楔塊
圖2 多浦樂MOS-02型角接焊縫掃查器
圖2為檢測所使用的MOS02 TKY角焊縫掃查器，伸出的支桿可以使檢測過程中掃查器相對位置不發生太大的變化，使得掃查數據能夠更加平穩連續。
檢測效果
對現場不同板厚的角接焊縫進行了相關檢測，得到檢測結果如下圖3~圖6所示。

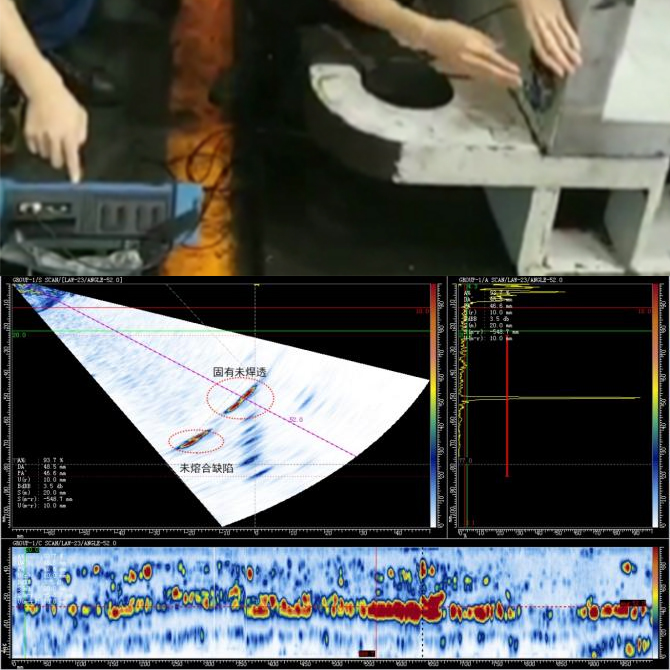

圖3 38mm厚度箱體角焊縫掃查及檢測結果圖譜

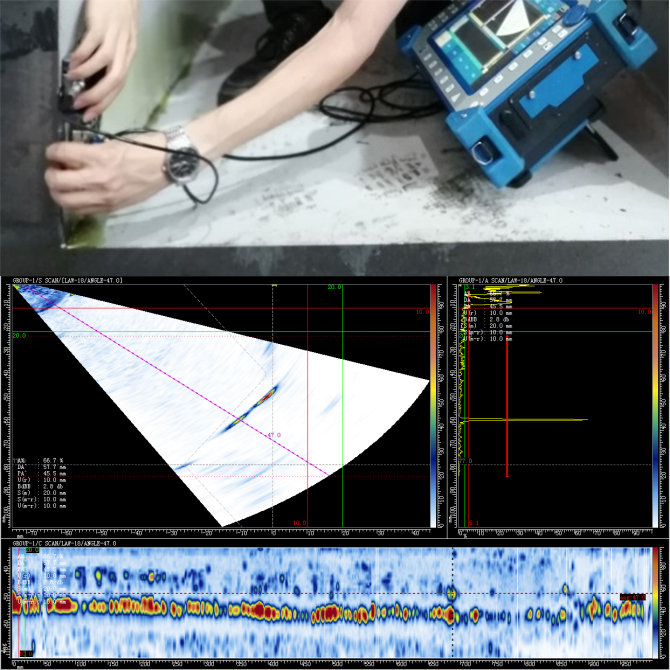

圖4 26mm厚度焊縫坡口剖面圖及掃查檢測結果圖譜
圖5 箱體內部77mm厚度角焊縫掃查及檢測結果圖譜
圖6 箱體外部77mm厚度角焊縫掃查及檢測結果圖譜
結? 論
使用多浦樂D2系列線陣探頭搭配MOS-02掃查器對該類型角焊縫進行檢測具有良好檢測效果。多浦樂專業掃查器團隊具有自主設計研發各類型掃查器的能力，使用一款合適工件的掃查器可以使檢測工作達到事半功倍的效果。多浦樂也可以根據客戶需求定制不同規格尺寸的掃查器，幫助實現高效檢測。
