鍋爐廣泛應用于電力、機械、冶金、化工、紡織、造紙、食品等行業中。鍋爐焊縫質量好壞影響著生產安全，若焊縫中存在超標缺陷可能會發生泄漏甚至爆炸事件。因此，對鍋爐焊縫進行質量檢測，保障其生產運行安全是十分重要的。
工件簡述
在本案例中，待檢測工件為某型材質為304不銹鋼的生長爐，如下圖1所示，需對薄壁角接焊縫及軸向圓筒薄壁對接焊縫進行檢測。由于鍋爐的尺寸較大，手動檢測耗時耗力，根據結構特點，本案例定制了專用的掃查裝置，實現對生長爐周向角焊縫、軸向焊縫的相控陣超聲檢測。

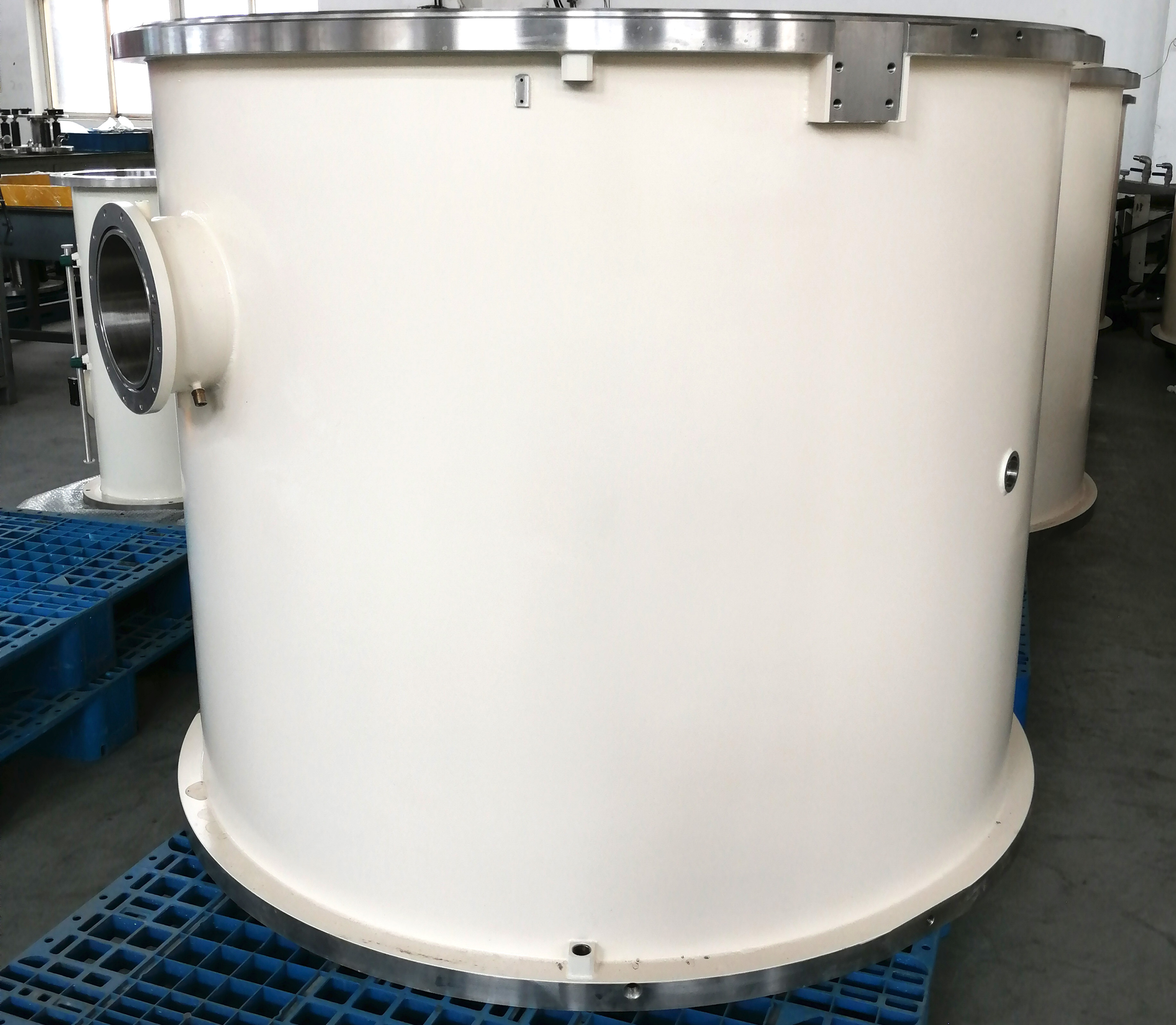

圖1 渦爐實物
檢測方法
鍋爐壁厚僅有6mm，可以選擇DP8自聚焦探頭+帶角度楔塊配合定制掃查裝置進行掃查。多浦樂研發的自聚焦探頭可實現晶片自聚焦，具有聲束高度集中，分辨率高，缺陷定位準確度高等性能特點，檢測薄壁管道具有較強優勢。

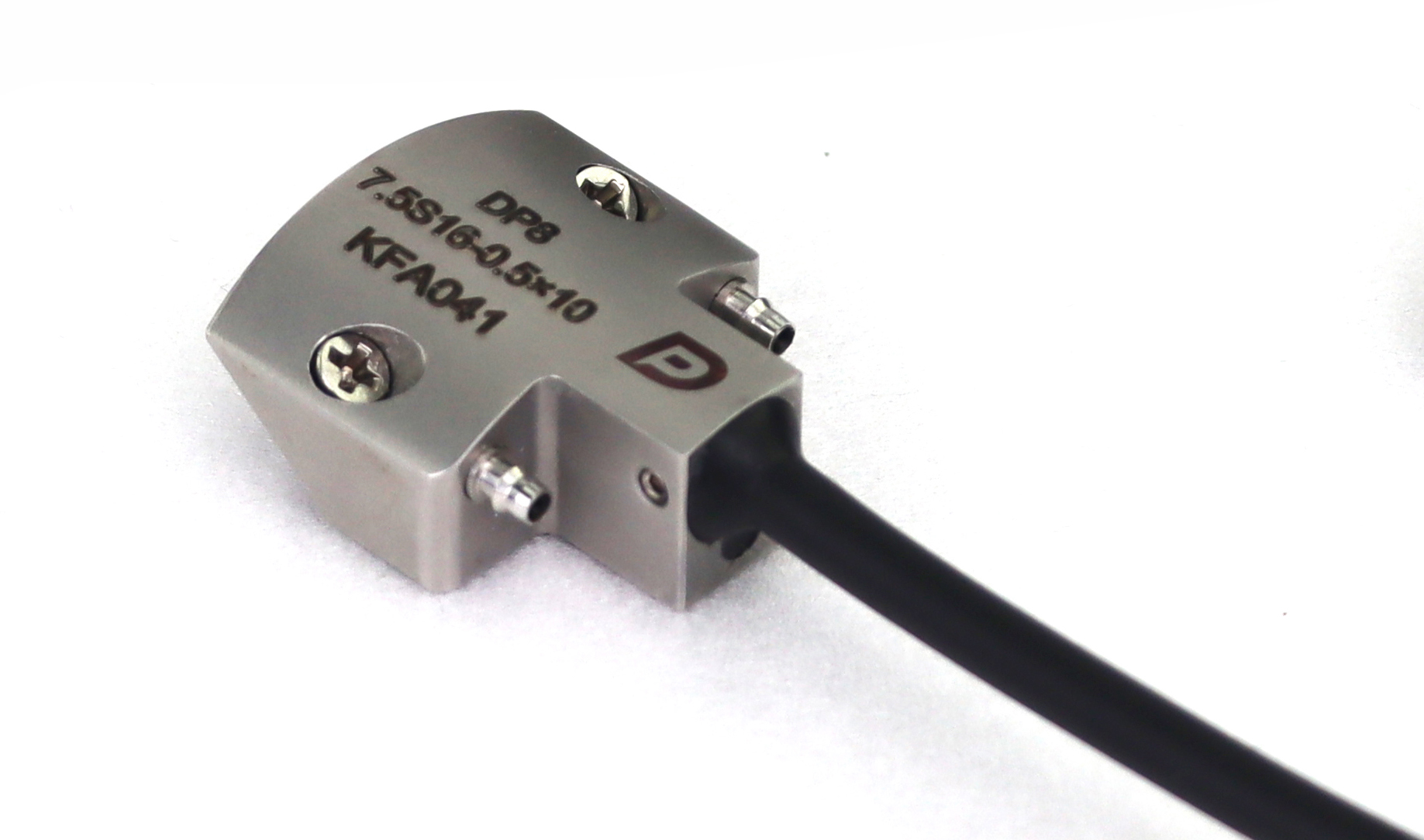

圖2 多浦樂自聚焦相控陣探頭

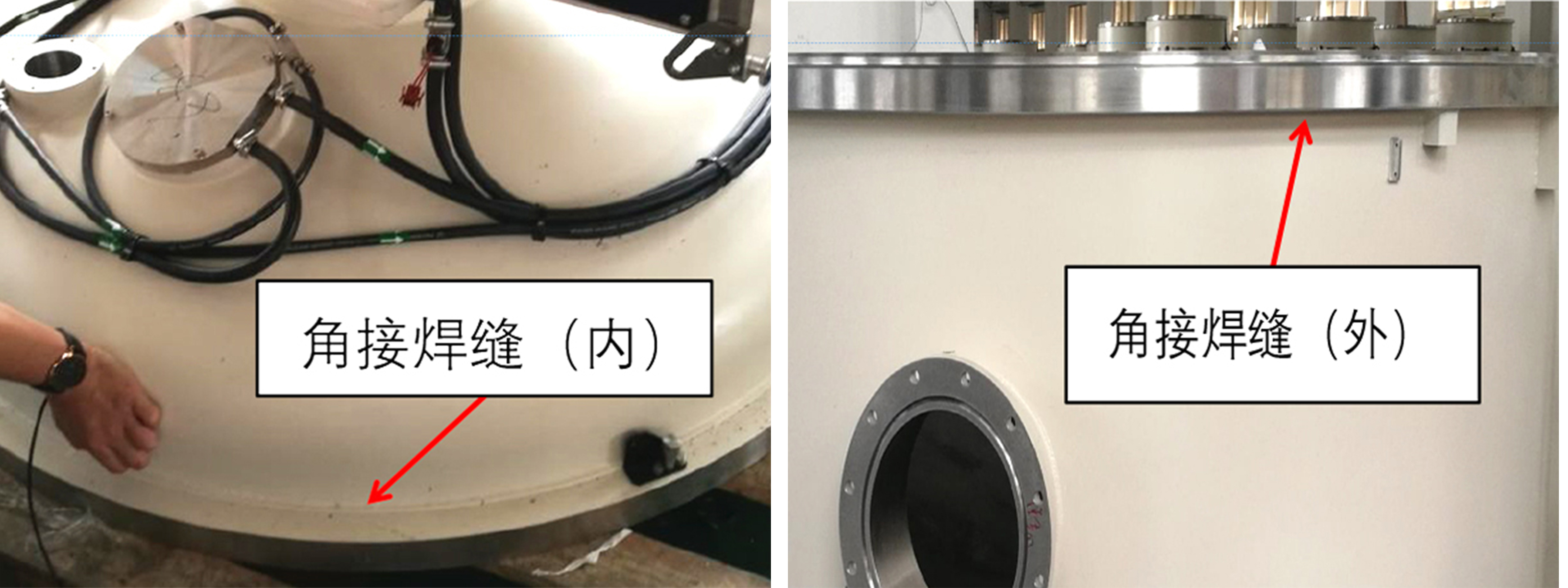

鍋爐角接焊縫位置如下圖3所示。
圖3 周向薄壁角接焊縫位置示意圖

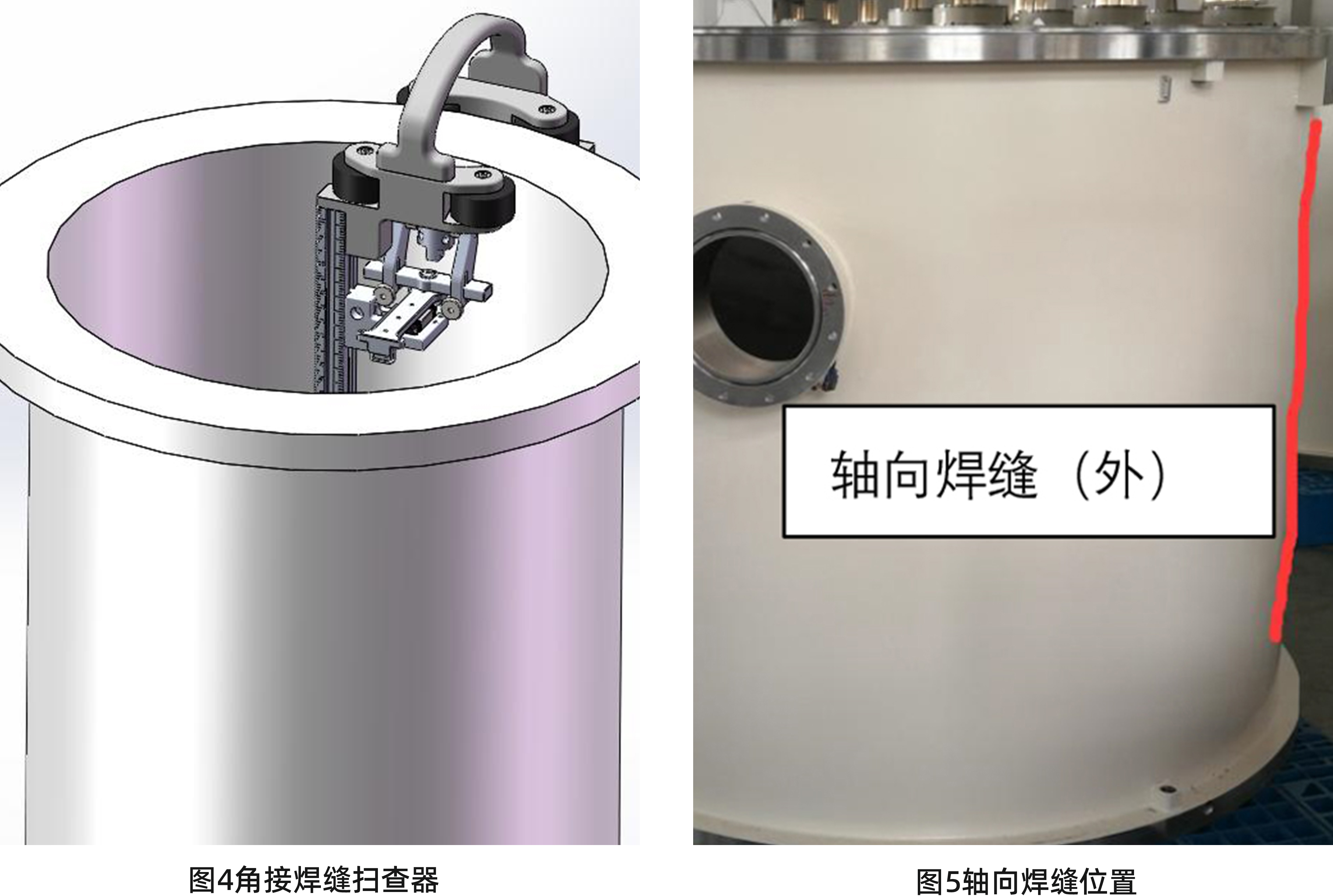

定制型掃查裝置適用于筒體內、外周向焊縫以及上蓋內、外周向焊縫的檢測，設計示意圖如下圖4所示。鍋爐外壁軸向焊縫位置如下圖5所示。

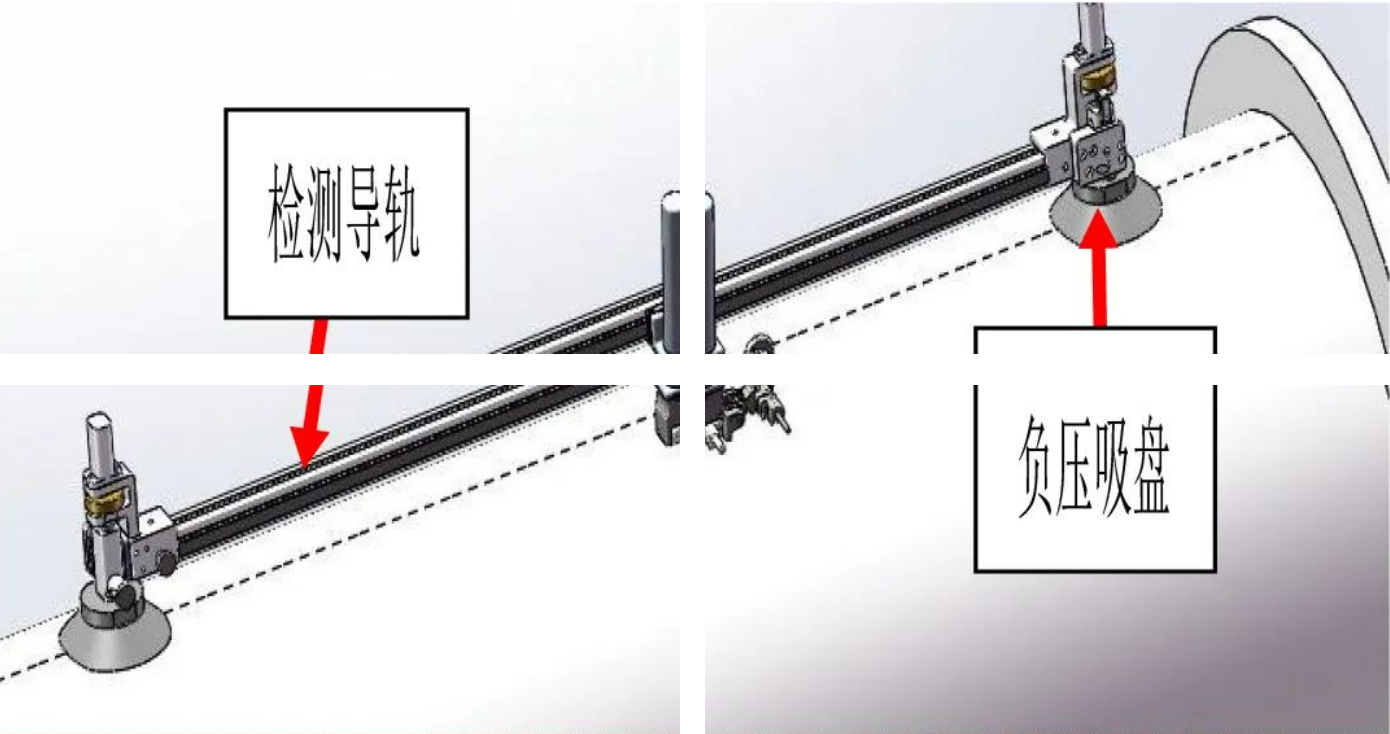

針對鍋爐側壁上的軸向焊縫，研制了吸盤導軌式掃查器，設計示意圖及裝置放置示意圖如下圖6所示。
圖6多浦樂掃查器
結 論
多浦樂在發展過程中形成了多元化生產線，從掃查器、自動爬行車乃至自動化檢測系統和平臺，公司的系統集成能力不斷提升。從本案例可知，結合具體工件及掃查方式設計適合的掃查裝置，可以實現更高效的檢測。此外，多浦樂具備制作高水平、定制化的產品和方案的能力，可以很好幫助客戶解決應用檢測難題。
