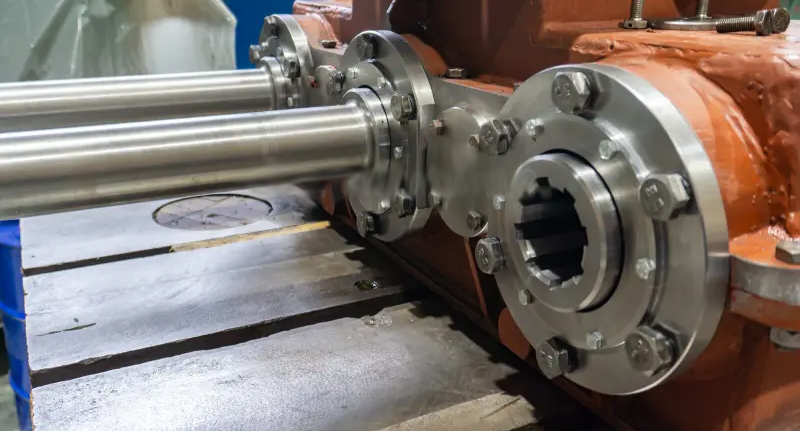

頁盤花鍵多應用于傳動結構的連接，在機械重工行業得到廣泛使用，頁盤花鍵由于其結構特點，長期服役過程中容易產生疲勞缺陷。為預防使用過程中因危害性大的缺陷導致頁盤花鍵失效，造成經濟損失或重大安全事故，定期對其進行質量檢測是十分必要的。
本文為某型頁盤花鍵的檢測案例，該類花鍵的缺陷易產生在內部結構的凹槽處，根據工件的結構特點需選用不同的探頭對不同位置上的缺陷進行檢測。由于探頭的放置位置有限，檢測過程中還用到了楔塊反裝技術，多浦樂設備支持楔塊反裝聚焦法則算法，可以輕松解決探頭放置空間位置有限的難題。
待檢工件
待檢工件材料為鈦合金，在試塊易產生缺陷的不同位置上加工了若干個人工缺陷（平底孔和刻槽），如下圖1所示。
圖1 待檢工件試樣
該待檢工件結構復雜，需從不同位置對待檢區進行聲束全覆蓋檢測。選用中高頻自聚焦探頭（圖2）進行橫波斜入射檢測。
圖2 D10系列自聚焦探頭
檢測效果
探頭位置一
在頁盤花鍵的外側平臺上檢測，如下圖3所示，得到部分檢測結果如下圖4、圖5、圖6所示。

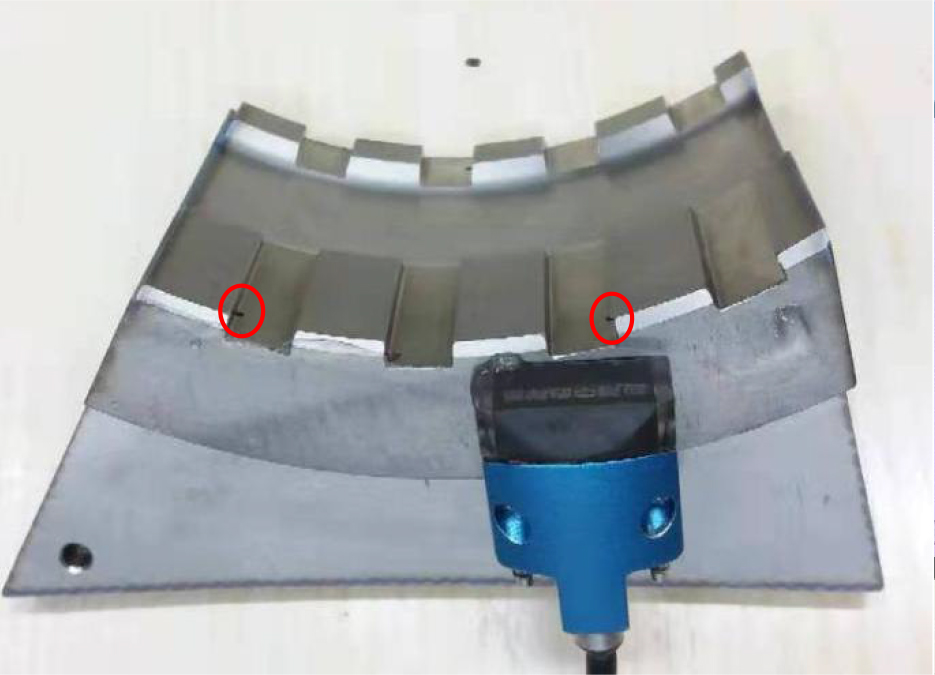

圖3 探頭位置放置

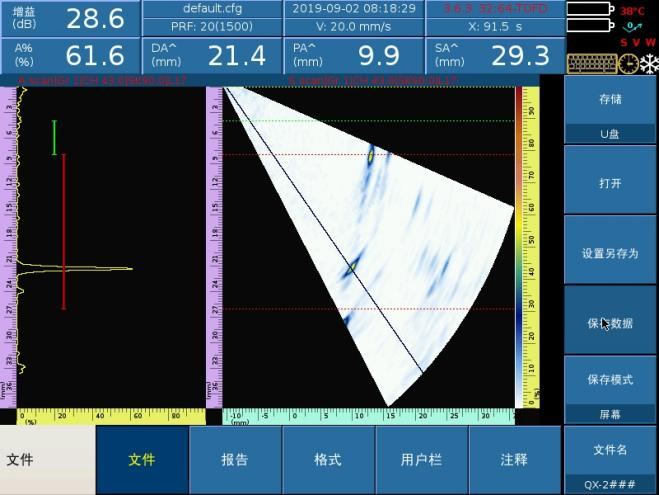

圖4 無缺陷圖譜

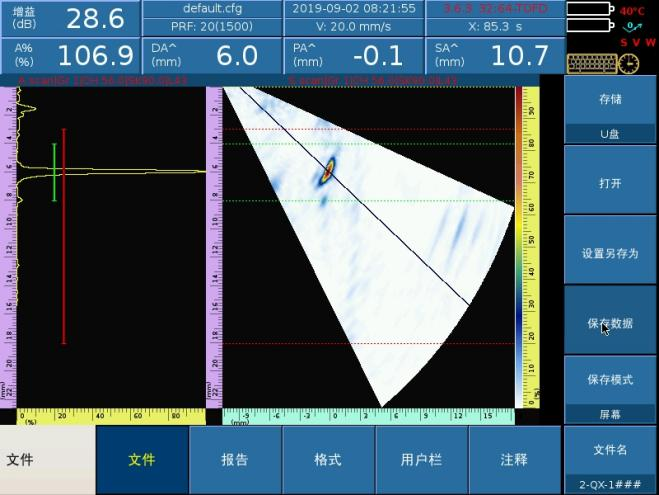

圖5 缺陷1結果圖示

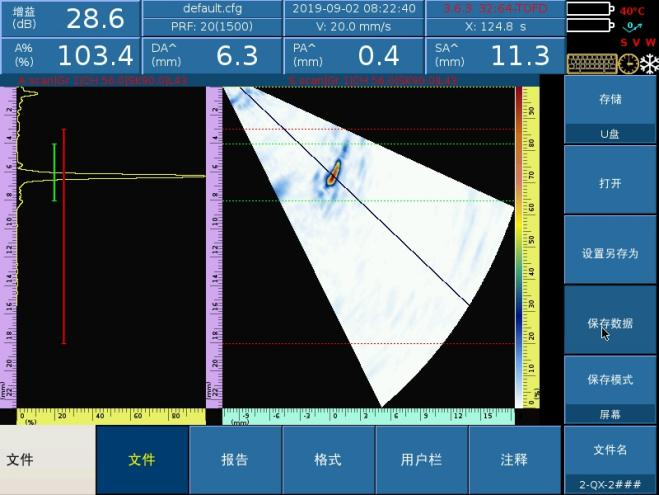

圖6 缺陷2結果圖示
探頭位置二
在頁盤花鍵的一個端面上檢測，如圖7所示，得到部分檢測結果如下圖8、圖9、圖10所示。

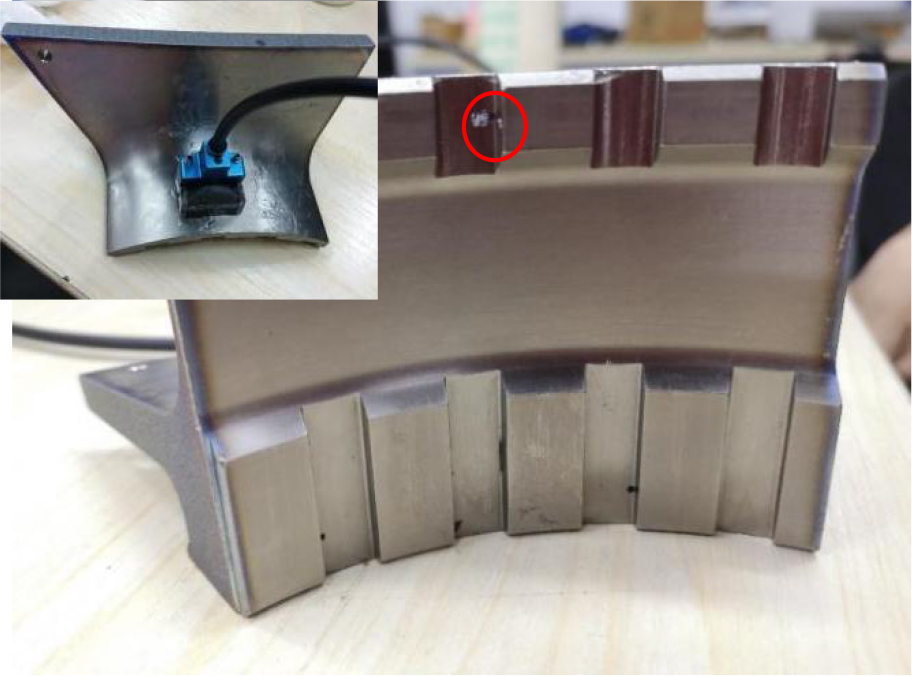

圖7 探頭放置位置
圖8 無缺陷圖譜
圖9 缺陷1結果圖示?
圖10 缺陷2結果圖示
探頭位置三
在頁盤花鍵圓弧側面，由于空間限制，需要將楔塊反裝進行檢測，如下圖11所示，得到檢測結果如下圖12所示。
圖11 探頭放置位置

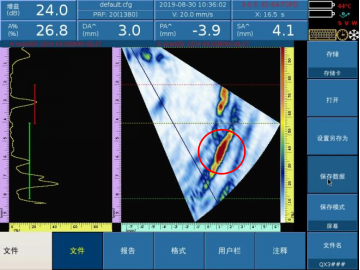

圖12 檢測結果圖示
結? 論
在上述案例中一個探頭可以實現多處位置的相控陣檢測，特殊位置使用特殊探頭，可以很好解決檢測難題。特殊探頭定制是多浦樂的一大優勢，多浦樂擁有專業的研發技術團隊以及國際一流的超聲換能器生產線，根據客戶具體需求提供定制化解決方案，更好地幫助客戶解決應用難題。
