圓筒型鋼材多采用擠壓成型的加工工藝，容易出現裂紋類缺陷。由于裂紋走向復雜，若使用傳統斜探頭檢測方法，檢測效率低，也極其容易出現漏檢。故采用相控陣技術來進行檢測，使用注水掃查器配合線陣探頭對工件進行快速全覆蓋掃查。探頭與掃查器水套的相對位置可根據不同管徑進行調節，以達到更好的耦合效果。同時掃查器可以實時記錄掃查位置，形成C掃描圖像，幫助判斷缺陷。
待檢工件
待檢測工件外徑295mm，厚度3mm，工件內有各種缺陷，包括裂紋和點狀缺陷（如下圖1所示）。將待檢工件分為多個區域分別檢測，選取其中一個區域來進行檢測說明（如下圖2所示）。

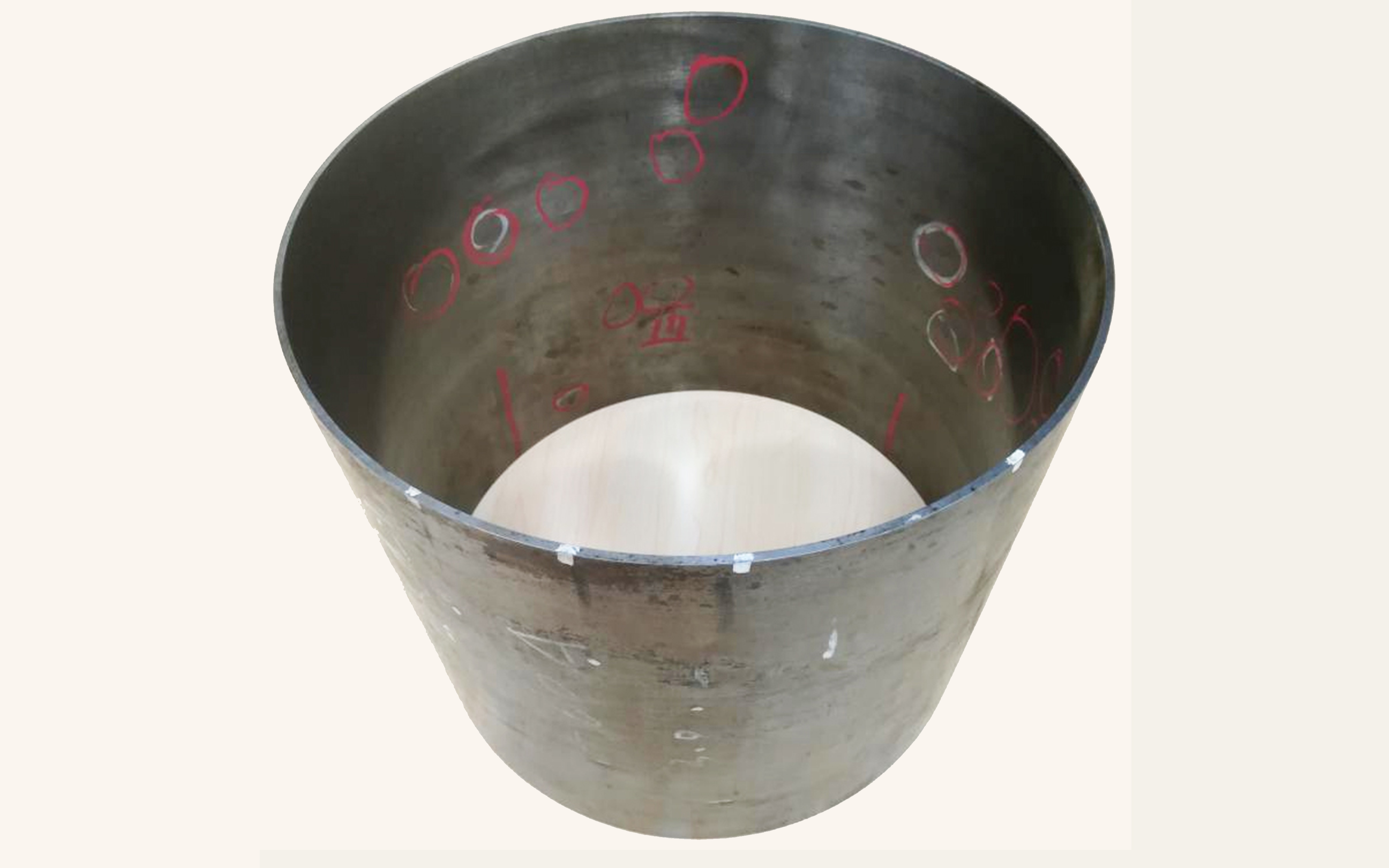

圖1 工件實物圖

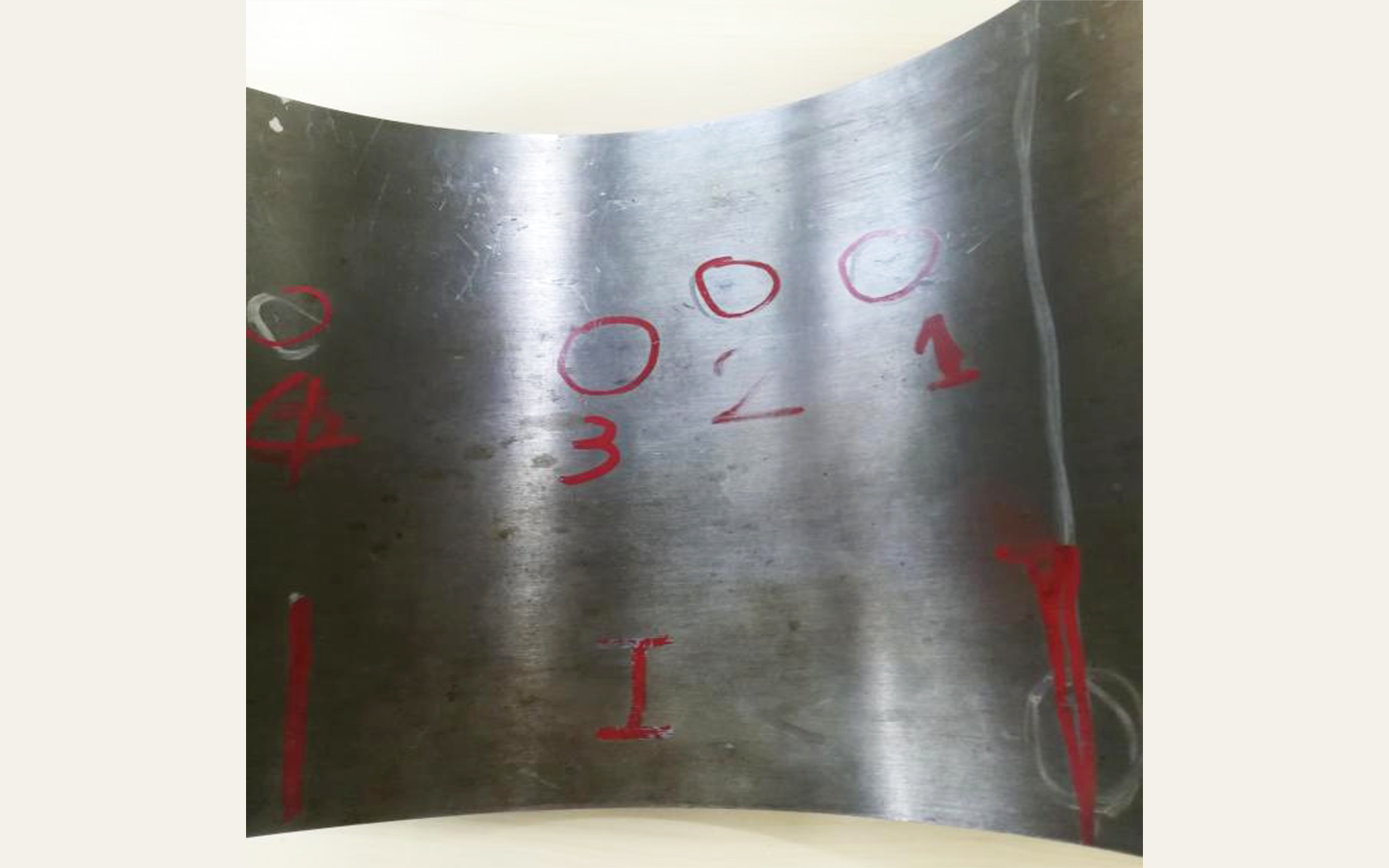

圖2 待檢區1號
檢測結果
掃查分為上、下兩次進行，從1號區域右邊界為起點。黃線部分為第一次掃查檢測范圍，綠線部分為第二次掃查范圍。
圖3 掃查示意圖

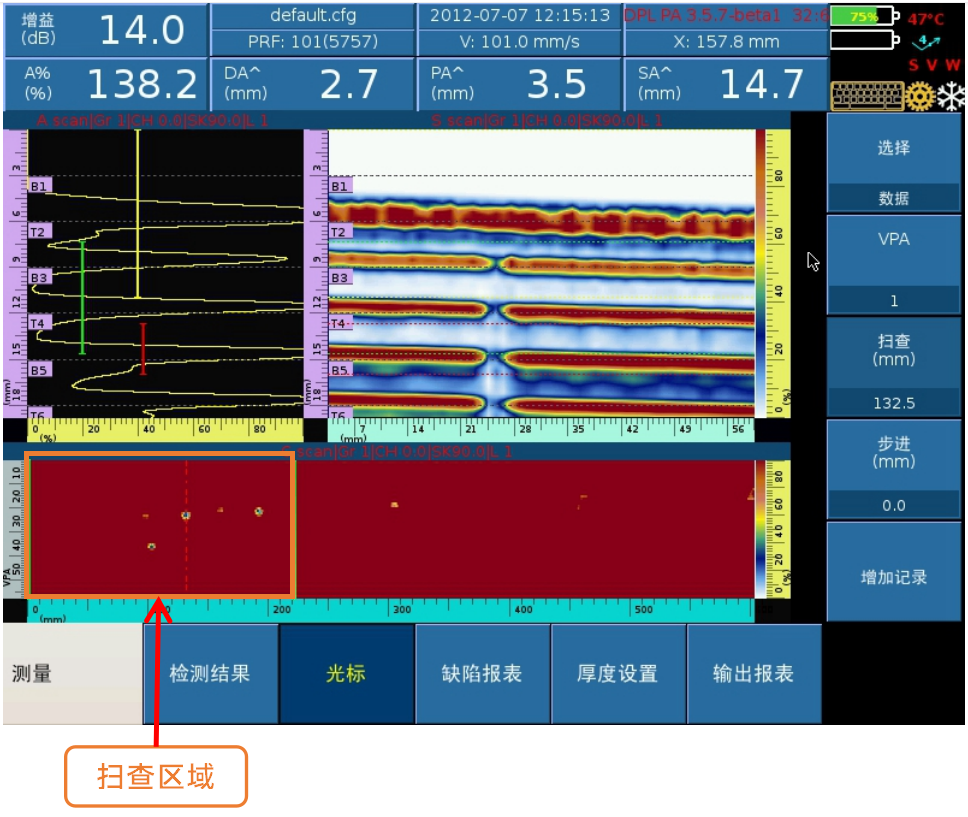

圖4 第一次掃查效果圖像

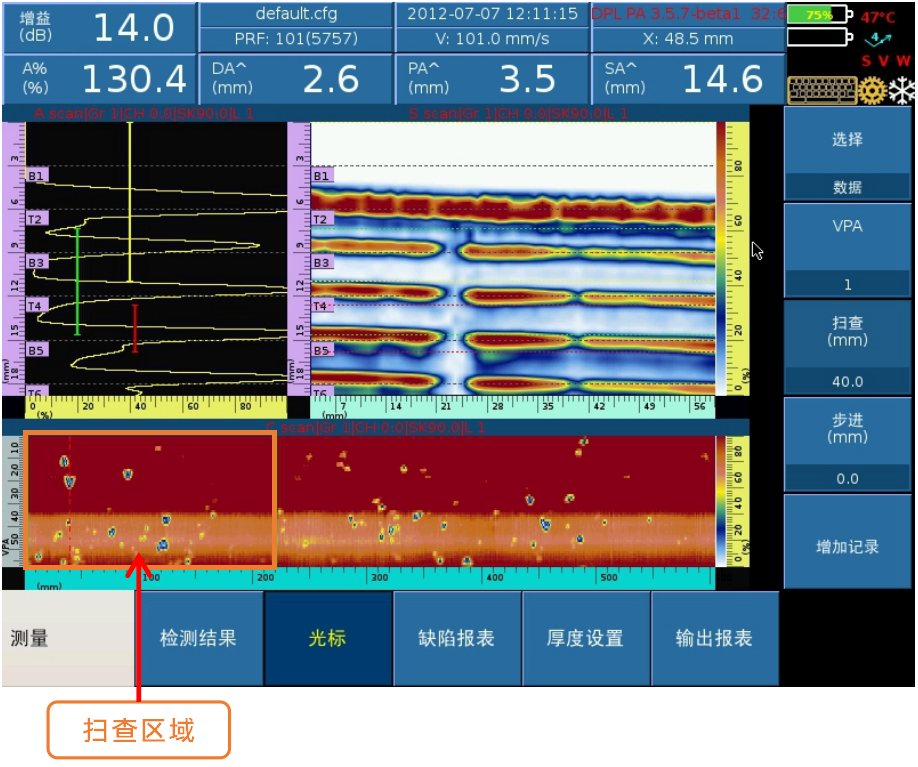

圖5 第二次掃查效果圖像
從檢測結果C掃描視圖中可以看到，第一次掃查中，距起點40mm、90mm、122.5mm處分別有一個缺陷，這與1號區域的1、2、3號缺陷對應，同時，在其它位置上也發現了一些未標出的缺陷。第二次掃查中也發現了一些未標注的缺陷。
結 論
由檢測結果可以看出，缺陷的檢出率很高，成像效果好。針對需要大面積檢測的工件，可以考慮加裝本例中的輔助掃查裝置，提高檢測效率。
