攪拌摩擦焊相控陣檢測案例
發布日期：2022-06-29
閱讀量：5284
分享：
攪拌摩擦焊是一種先進的固相焊接技術，適用于鋁、鎂、鋼、鈦等金屬材料，以及金屬基復合材料的高質量連接，該技術廣泛應用于我國航空、航天、船舶、列車、汽車、電子、電力等工業領域。
本案例中，待檢工件結構復雜，會產生多處結構回波，對缺陷判斷缺陷造成影響。使用超聲相控陣技術，能夠利用成像的優勢，區分缺陷回波及固有回波，幫助檢測員快速判別缺陷信號。且可以多角度抓取缺陷，減少漏檢率，適用于檢測攪拌摩擦焊接頭的內部缺陷。
待測工件

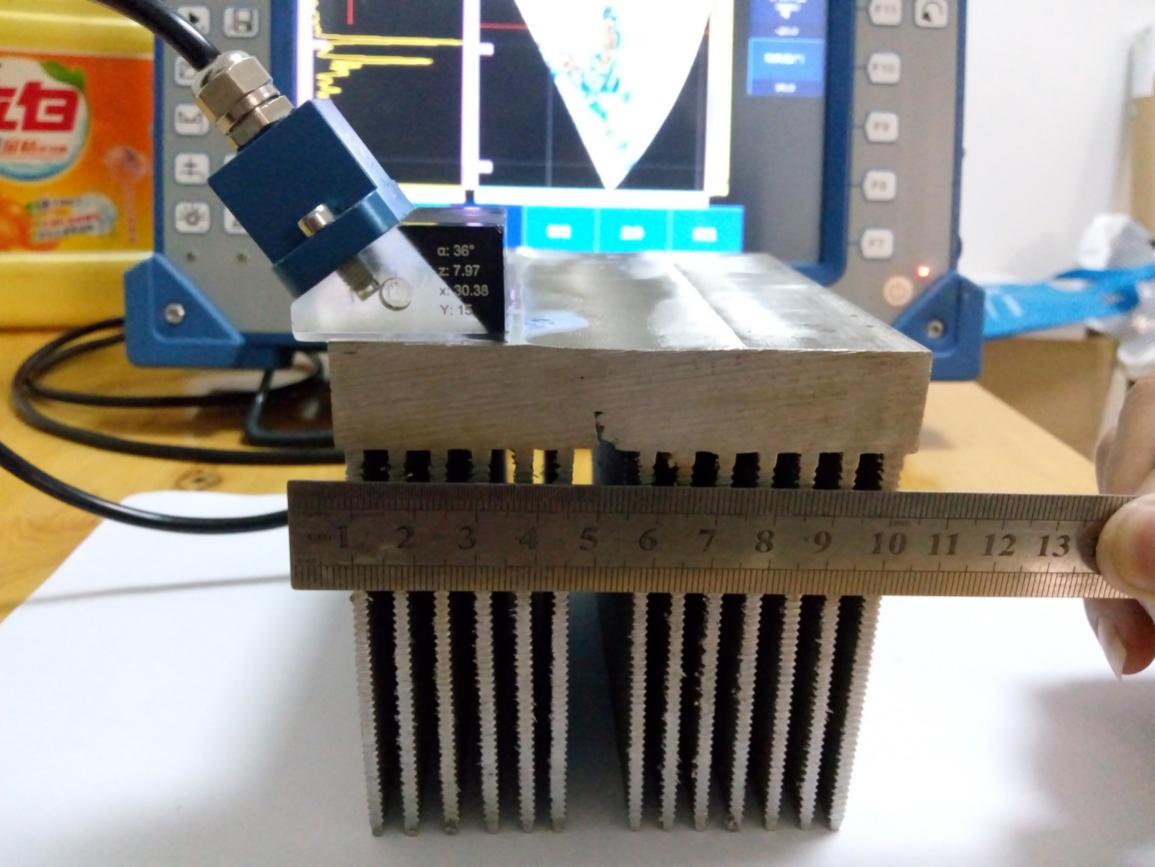

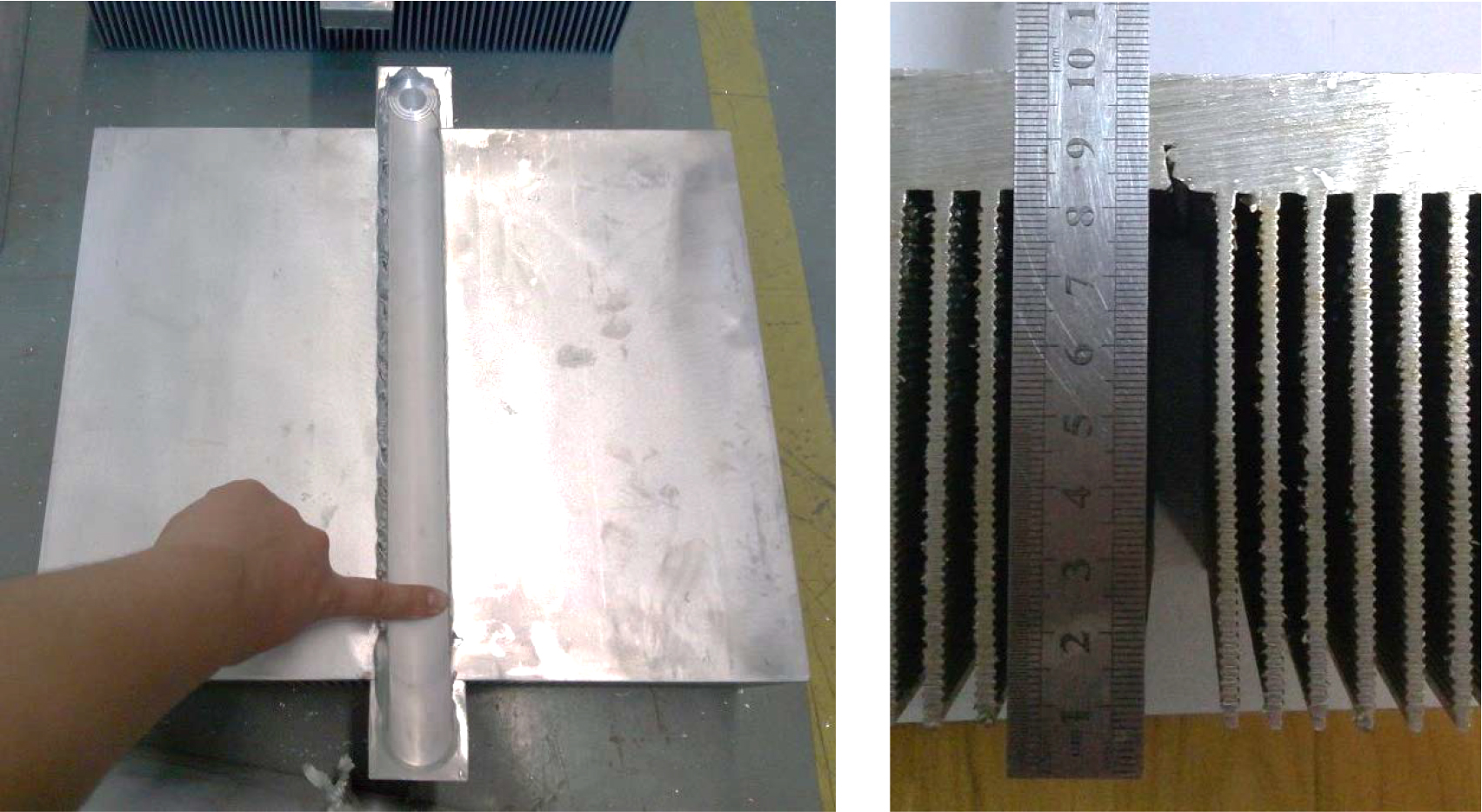

待檢試塊如下圖所示，焊縫寬度38mm，厚度18mm。
檢測結果

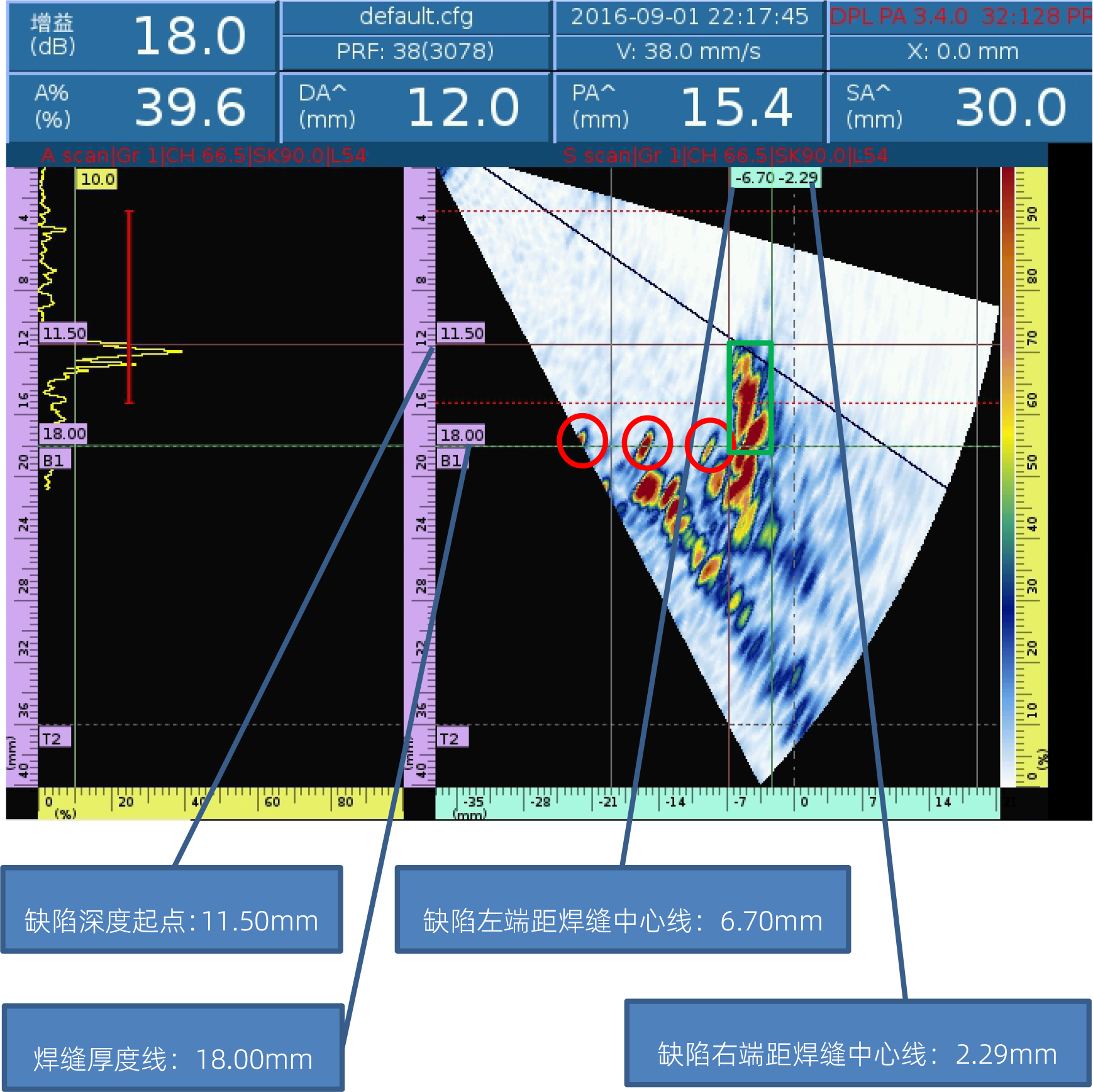

? ? ?綠色方框標注區域：為缺陷信號；紅色圓圈標注區域：為18mm厚鋁板與各散熱薄片之間連接處的端角反射信號。
實測缺陷尺寸：
（1）缺陷自身高度：約6.5mm，與儀器測試結果吻合。
（2）缺陷自身寬度：約4.4mm，與儀器測試結果吻合。
（3）缺陷左端點距焊縫中心線距離：約6.7mm，與儀器測試結果吻合。
結 論
從檢測結果可以得出，使用超聲相控陣技術檢測焊縫缺陷可以多角度入射，對不同取向的缺陷有較高的檢出率，有很好的檢測效果，借助A掃描、S掃描以及C掃描圖示可以快速辨別缺陷信號，提高檢測效率。
