新能源汽車動力電池涂膠粘結質量檢測系統
發布日期：2022-02-25
閱讀量：5536
分享：
? ? ? ?隨著新能源汽車行業的快速發展，新能源汽車起火的安全事故時有發生，其安全性越來越受到公眾的關注。作為新能源汽車最核心的組成部分，動力電池的安全和質量至關重要，據統計，新能源汽車約80%的故障來源于動力電池。
? ? ? ?目前動力電池一般采用有機硅進行密封，有機硅密封膠具有優異的性能，可滿足動力電池的防震、防水、阻燃、導熱的需求，有效提高動力電池的安全性。受工藝控制及老化等因素影響，有些電池涂膠會出現部分脫粘問題，在汽車長期運行下會引發局部過熱甚至起火的安全事故，因此對涂膠粘結質量進行檢測至關重要。
? ? ? ?針對此問題，廣州多浦樂電子科技股份有限公司開發了一套動力電池涂膠粘接質量相控陣超聲檢測系統，如圖1所示，系統采用ROBUST相控陣板卡、全自動化多軸掃查系統并配以高頻、大陣元的特殊設計傳感器，能夠實現快速大面積二維精細化掃查，成像清晰、效果較好，可實現涂膠質量的高速可視化檢測。

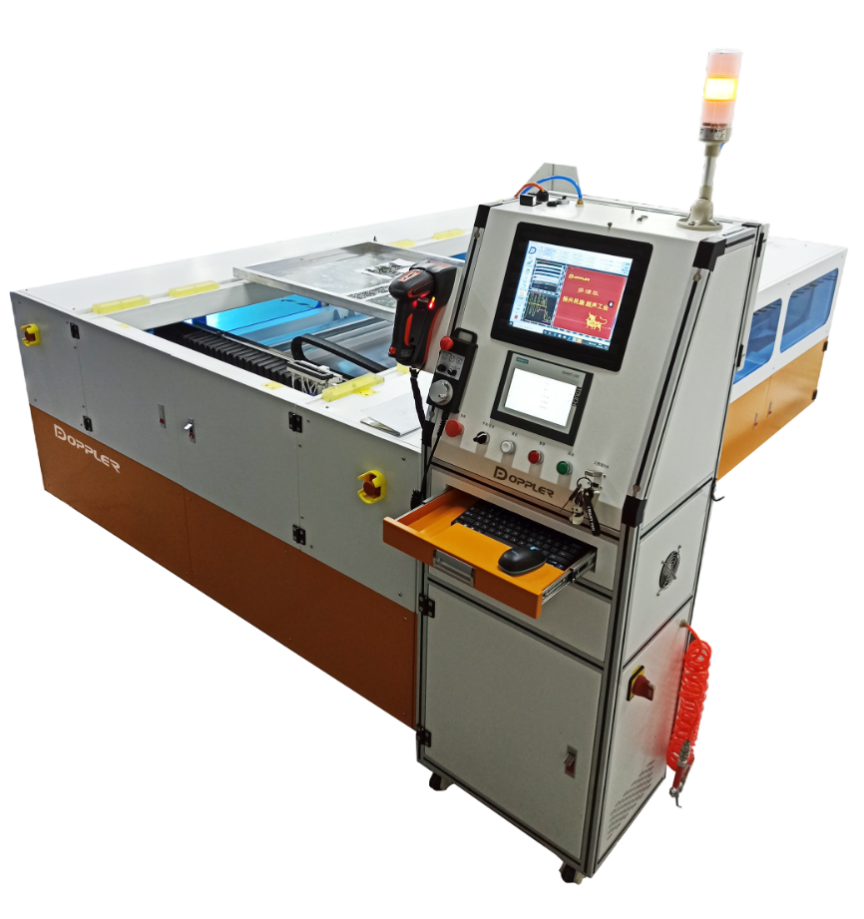

圖1 動力電池涂膠粘接質量相控陣超聲檢測系統

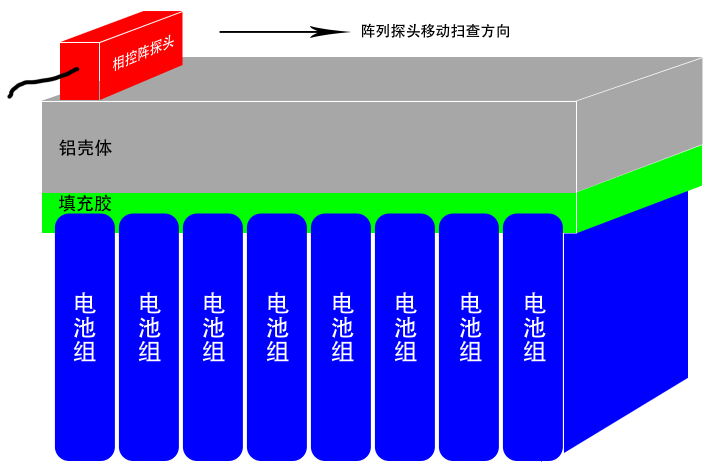

? ? ? ?智能化分析系統在掃查結束后會自動生成粘接率統計，省時省力，輕松完成數據分析。電池膠裝結構及檢測原理如圖2所示。
圖2 電池膠裝結構及檢測原理示意

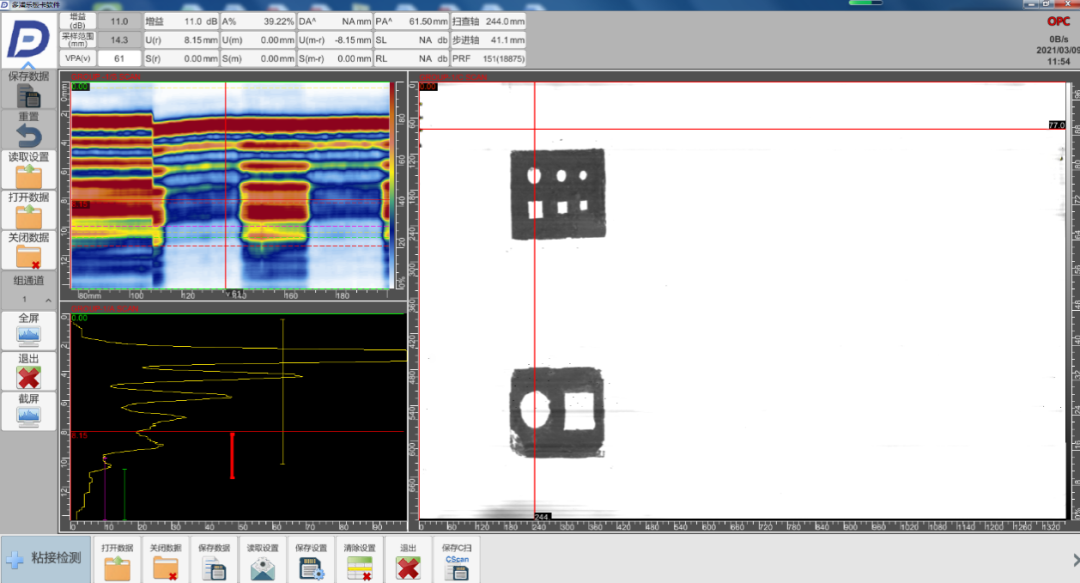

? ? ? ?電池涂膠檢測界面示例如圖3所示，C掃描圖中，黑色部分代表粘結質量良好的區域，黑色區域內白色方形和圓形部分為脫粘區。整個系統檢測圖像清晰可辨，同時能形成涂膠合格率分析，從檢測到出具報告全部自動完成，大大提高了自動化檢測效率。
圖3 電池涂膠檢測界面示例
