剎車片作為汽車的重要零部件，它的好壞決定了行車安全，關乎著人們的生命安全。因此，對它進行相對應的質量檢測至關重要。在本案例中需要對剎車片多層結構的結合度進行檢測，檢測難點是它的工件結構是石棉層-金屬層-石棉層的三層粘合結構，多層的信號反射辨識難度大。由于剎車片不能使用油耦合，因此我們選用水浸法進行檢測。
待檢工件情況

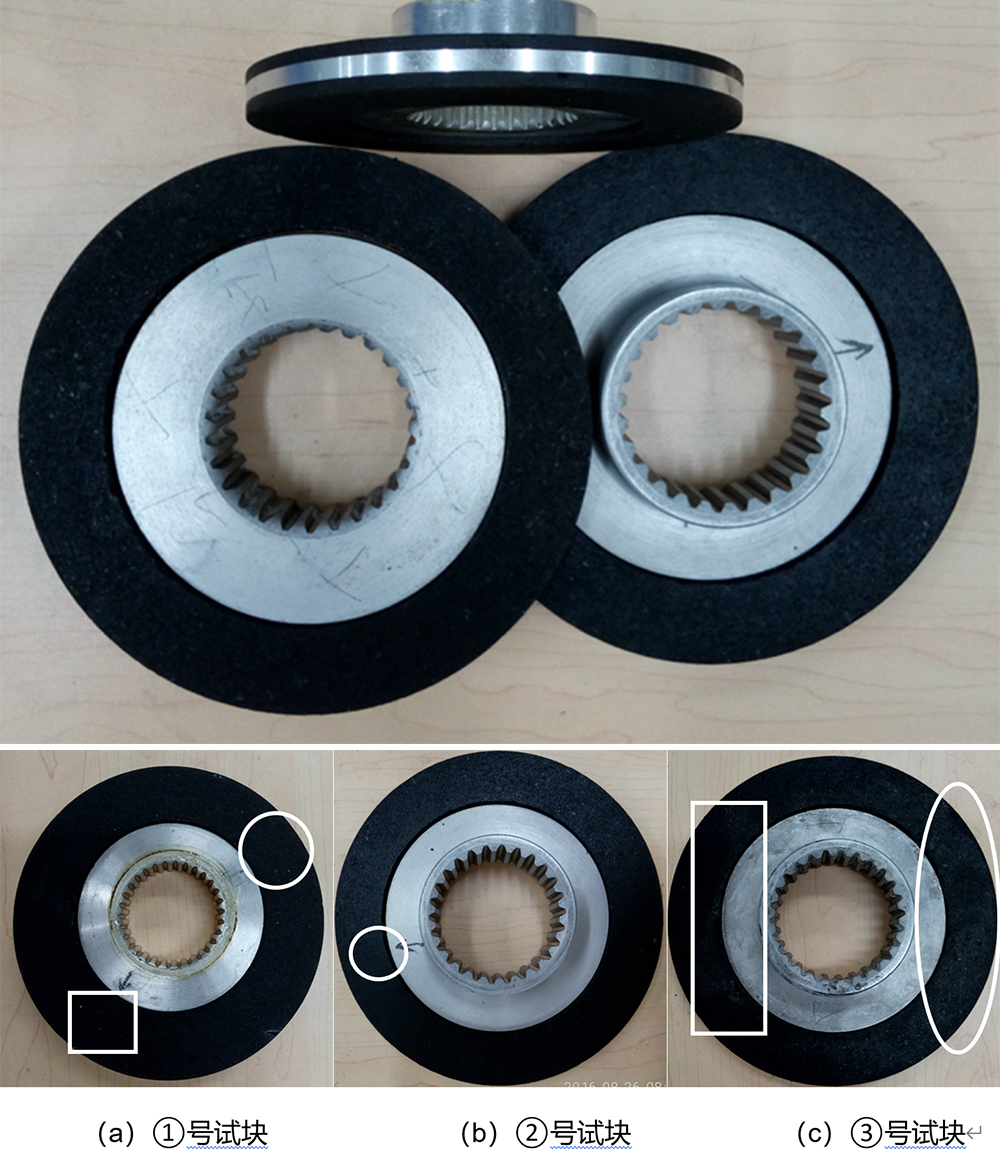

待檢工件實物圖及其缺陷標記如下圖1所示。
圖1 剎車片粘合試塊照片

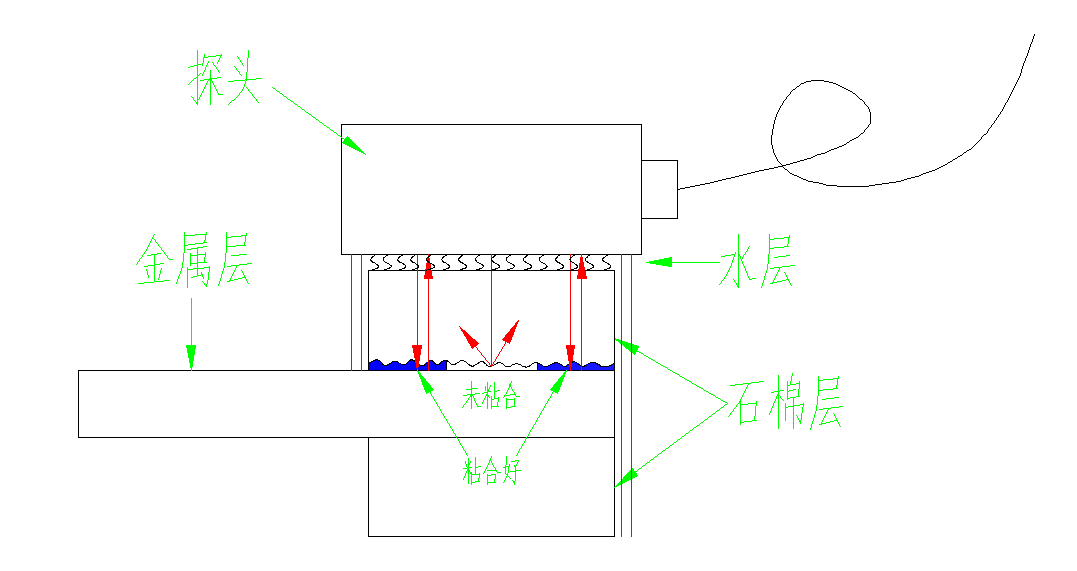

其原理示意圖如下圖2所示。
圖2 使用相控陣線掃檢測的原理圖示
檢測結果
1、結果一

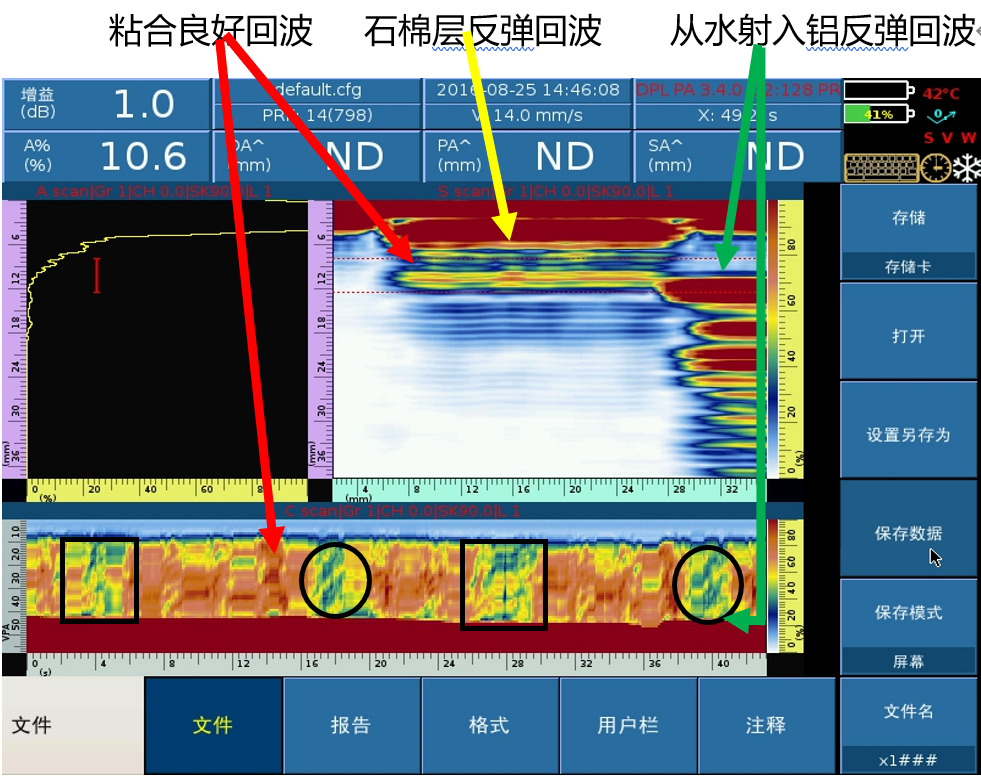

圖3? ①號剎車片結果截圖
①號剎車片其中一面找到兩處粘合度稍弱的地方。如上圖3中方形圓形標注處。
2、結果二

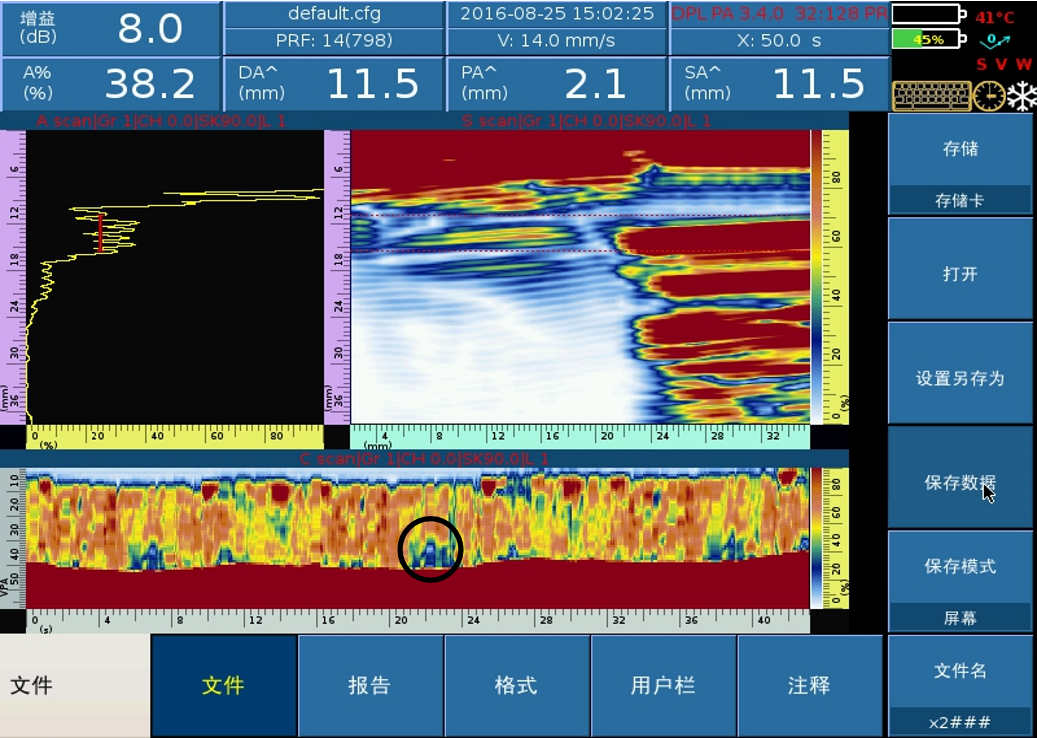

圖4 ②號剎車片結果截圖
②號剎車片存在一處粘合度稍弱的地方。如圖4圓形標注處。
3、結果三

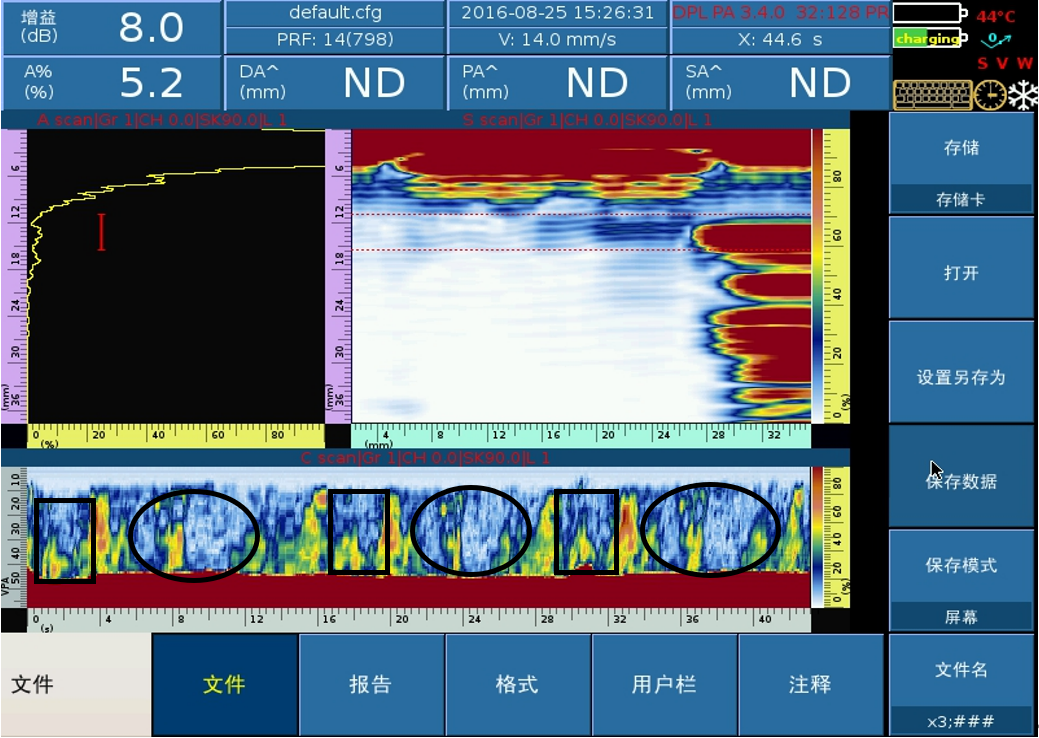

圖5 ③號剎車片結果截圖
③號剎車片兩面都出現了較大面積的粘接不良的情況，僅有小部分區域粘接良好。
結論
? ? ? ?從本案例的實驗結果可知，使用水浸式探頭檢測剎車輪的粘合度情況可以達到很好的效果，其檢測結果可以在S掃和C掃圖示中清楚地顯示出來，為檢測人員判斷缺陷起到了很好的輔助作用。最后，給大家分享一些數據分析小技巧：
? ? ? ?1. 粘接不良區域在C掃圖示中顯示為白色至藍色，顏色越白則粘接質量越差。
? ? ? ?2. 粘接良好區域在C掃圖示中顯示為黃色至紅色，顏色越紅則粘接質量越好。
