市面上常見的相控陣探頭大多為鋼性陣列，探頭各陣元之間位置相對固定且不可彎曲，對于一些曲面工件或者連續(xù)變曲率的工件來說，普通探頭難以完成相關的檢測任務。而柔性陣列探頭沿陣元長軸方向可以隨工件表面形狀彎曲，曲率可變，且探頭厚度僅3mm，可進入狹窄空間檢測，特別適合配合水套進行管、棒材的腐蝕及測厚檢測。

本方案中待檢測工件為某重型機械圓形中空鍛件，橫截面為圓角L形，需要檢測出鍛件內部是否有缺陷。為了驗證工藝可靠性，我們在圓角L處加工了直徑2mm、深度5mm平底孔8個，如圖1所示。

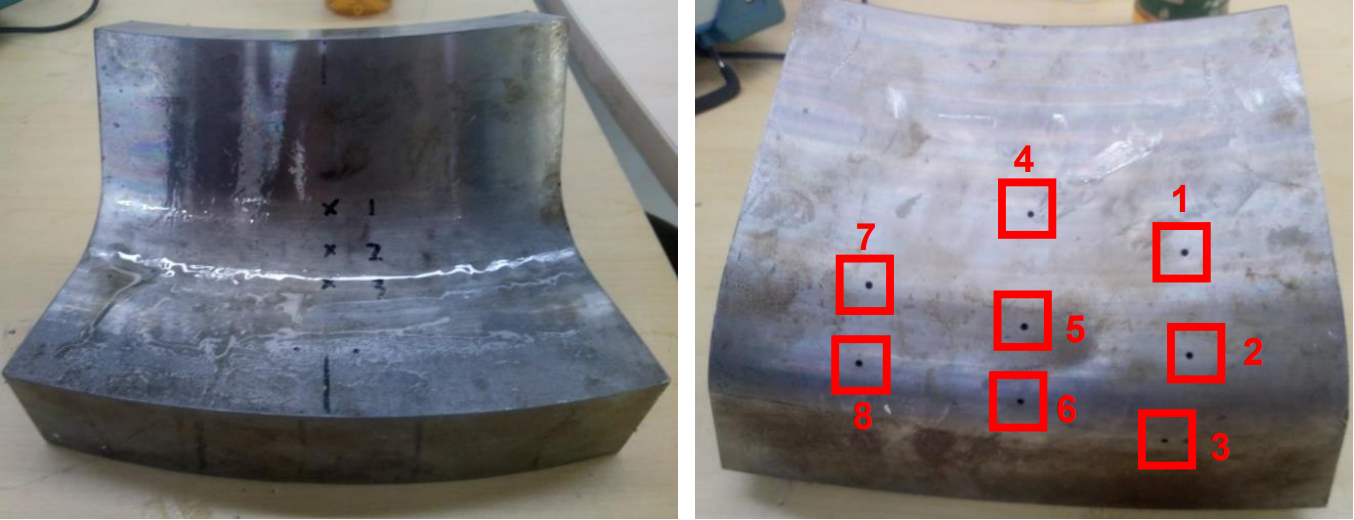

圖1 工件及缺陷加工示意圖

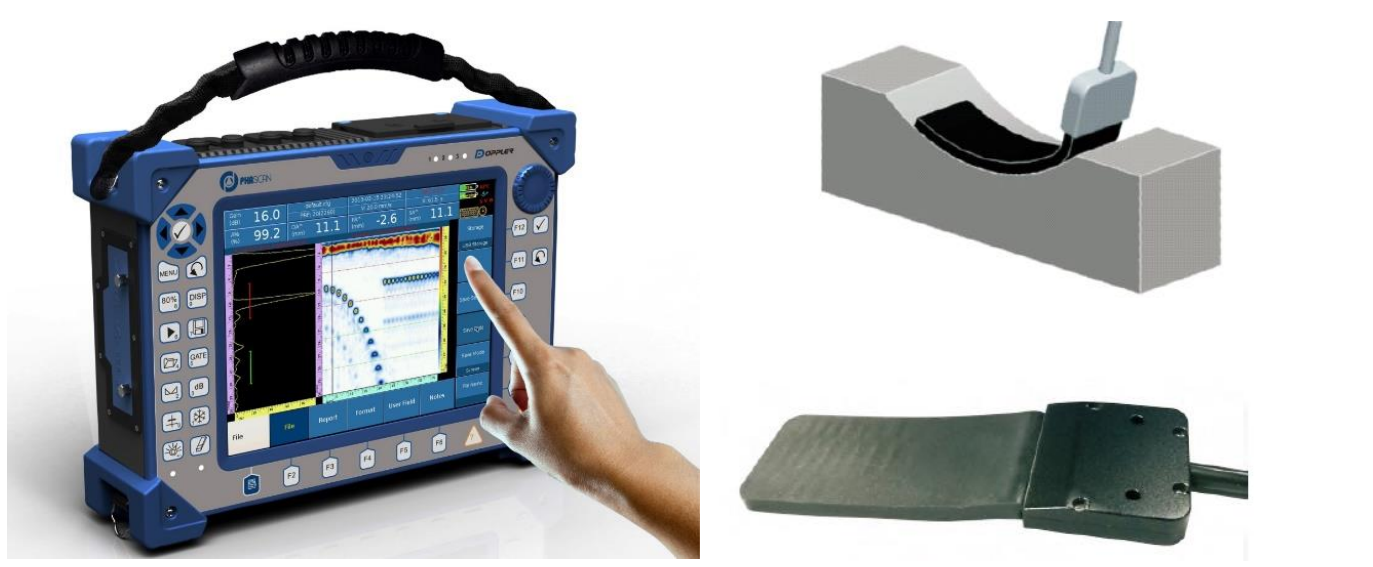

圖 2 Phascan 相控陣檢測儀及柔性陣列探頭圖

設置儀器聚焦法則為線性掃查，起始陣元數1，末陣元數設置為探頭陣元數64，經過簡單的設置和調節(jié)，就可以得到平底孔的清晰成像圖。

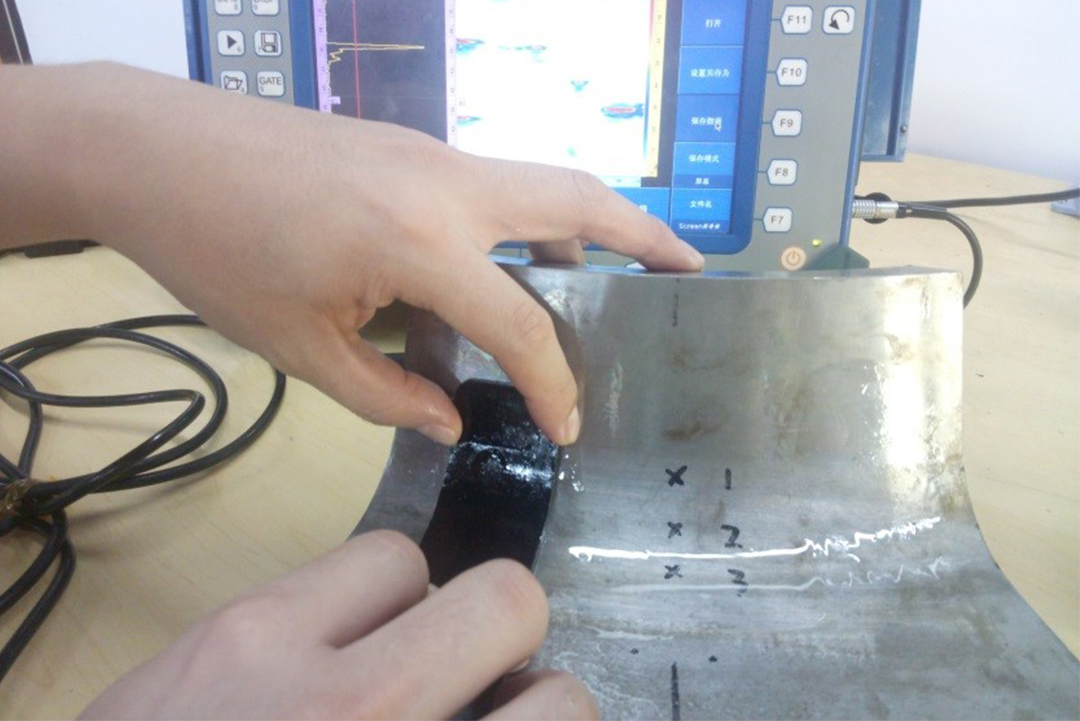

圖 3 檢測示意圖

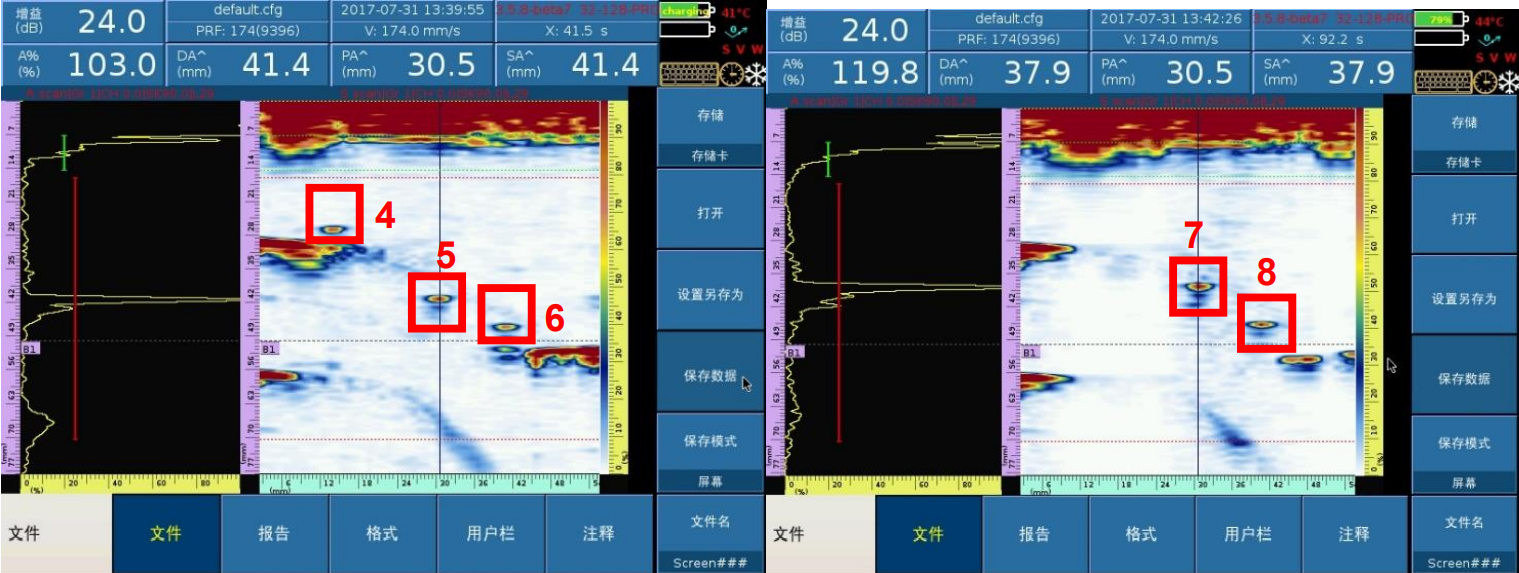

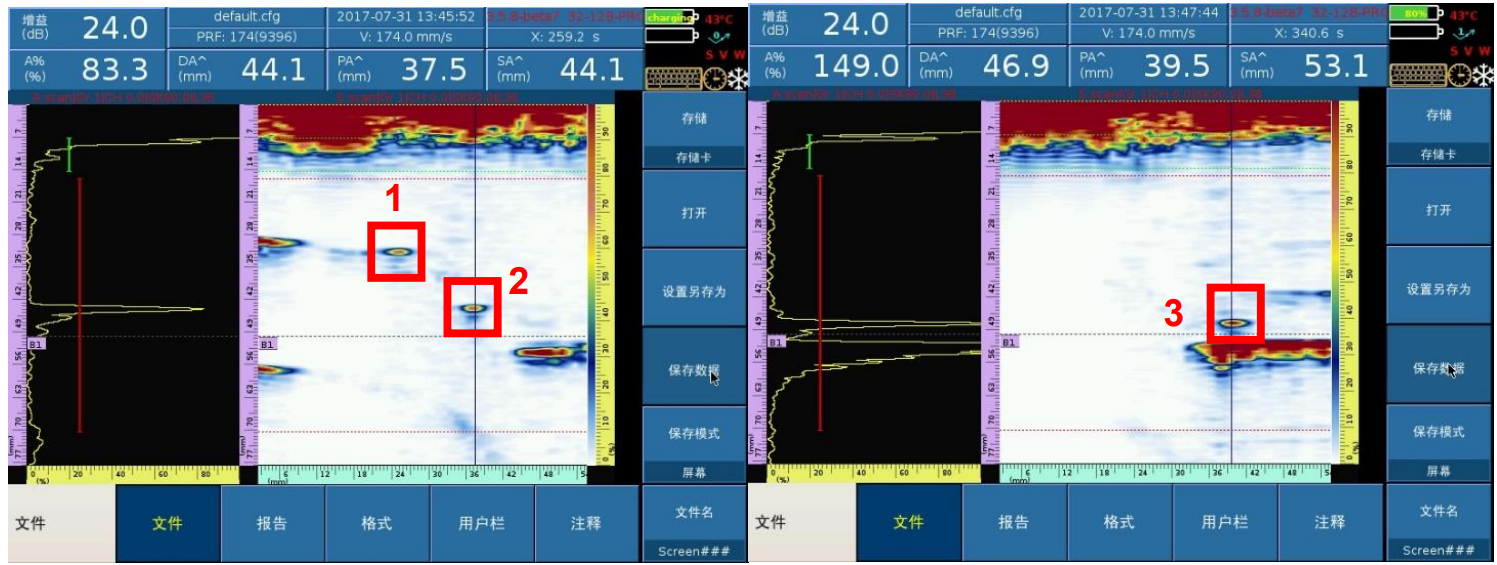

圖 4 檢測結果示意圖

從8個平底孔的檢測效果可知，對于此工件埋深30-50mm的平底孔，柔性探頭均能夠很好地檢測出來，成像清晰，信噪比高。

綜合以上，柔性探頭能夠很好地解決曲面工件的檢測難題，適合于表面狀況較好的工件，若表面狀況較差，可加裝水套進行檢測。
