角接接頭廣泛應用在結構件焊接以及容器筒體與接管的焊接中，其接頭形狀特殊。針對焊接接頭的特殊性，如果采用常規超聲方法對其進行檢測，檢測時存在反射波識別困難、缺陷定位方法復雜和聲場覆蓋不全的缺點，容易造成缺陷漏檢，給裝置的安全運行帶來隱患。而采用相控陣超聲檢測技術可以達到更好的檢測效果。
本方案中的待檢工件為L型角焊縫，需要檢測焊縫中是否存在缺陷。通過使用AutoCAD高級導入功能將工件 CAD模型導入Phascan設備中并結合軟件進行聲場仿真，實現對角焊縫的聲場全覆蓋，確保檢測靈敏度和缺陷的檢出率。
待檢工件相關情況

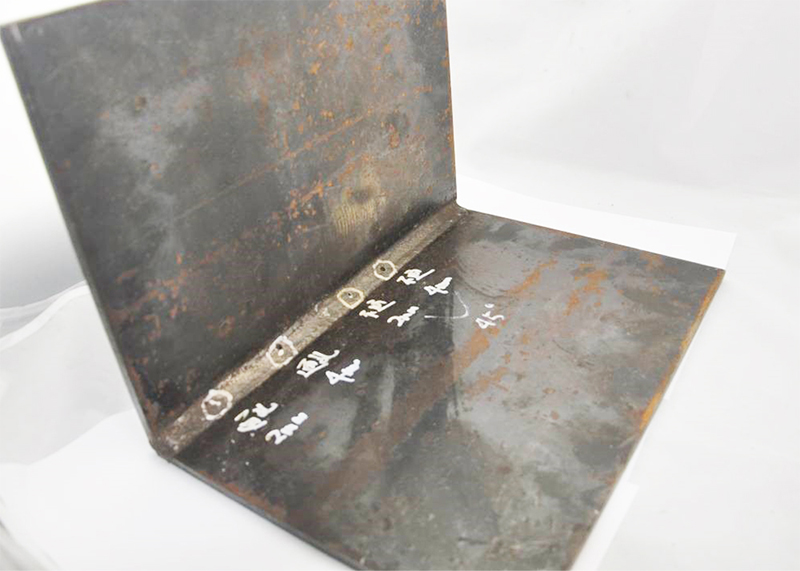

一、L型試塊

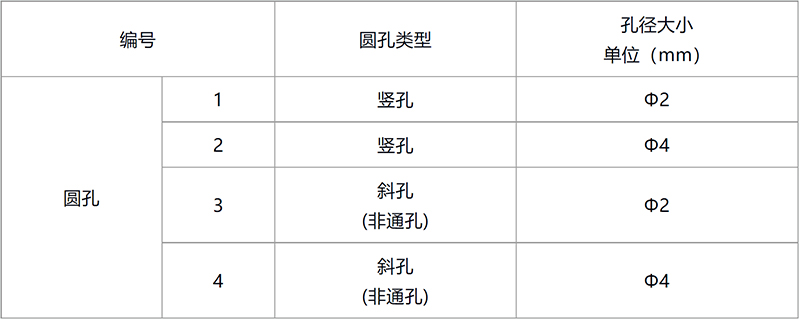

L型試塊人工缺陷參數說明表

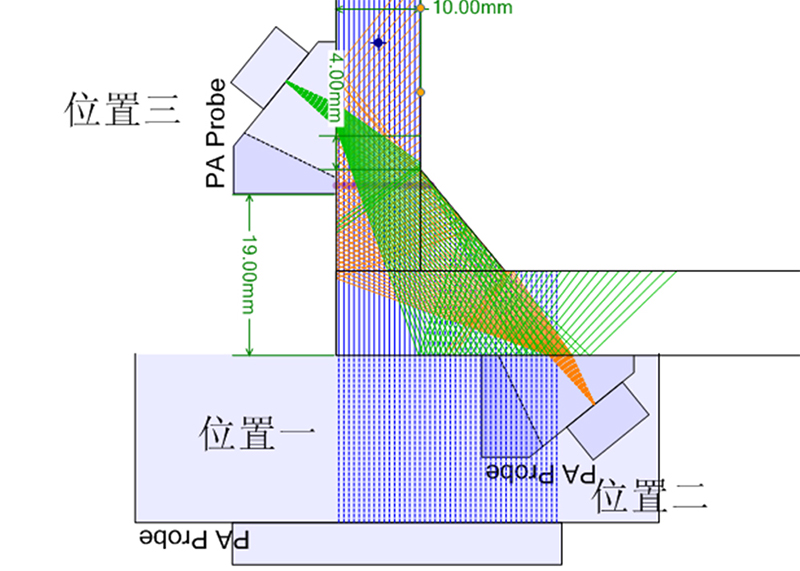

L型試塊檢驗方式
1、線陣列相控陣探頭（5L64-0.6x10-D3）：（位置一）
2、自聚焦相控陣探頭（7.5S16-0.5x10-D10）：（位置二、位置三）
檢測效果
一、L型試塊位置一檢測結果

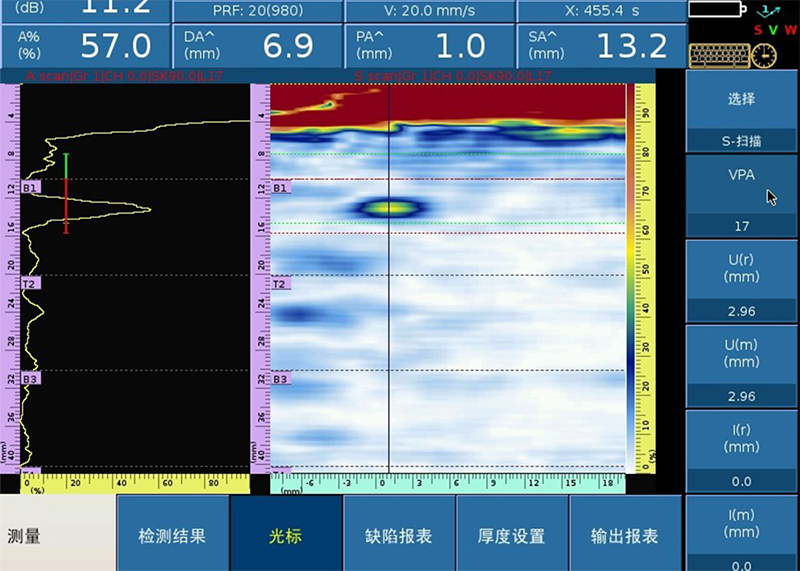

L型試塊1號缺陷檢測結果

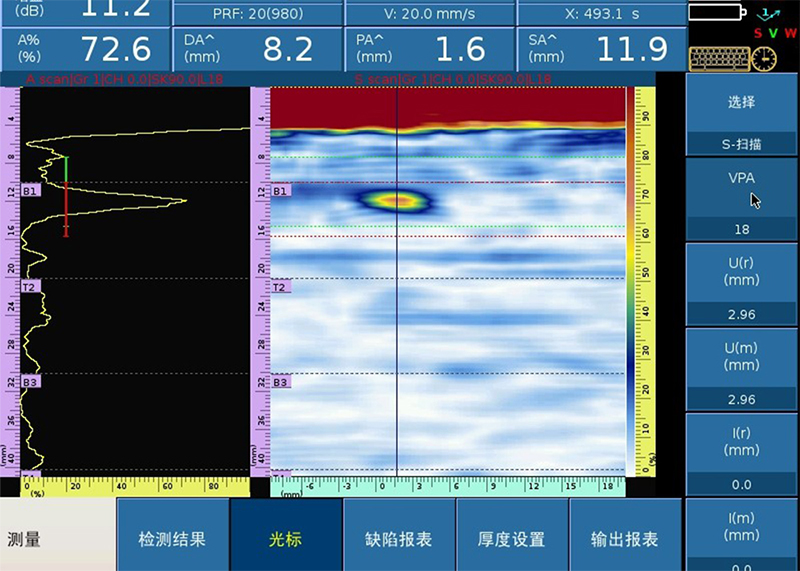

L型試塊1號缺陷檢測結果
二、L型試塊位置二檢測結果
L型試塊3號缺陷檢測結果

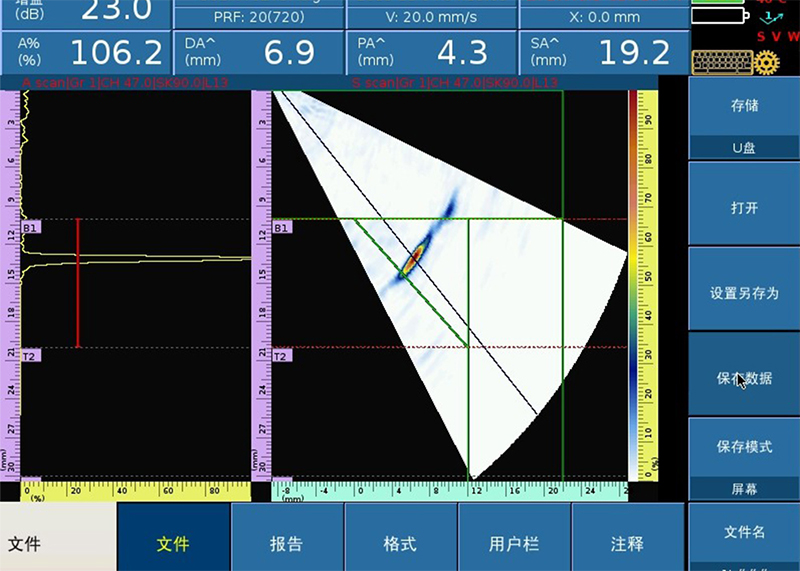

L型試塊4號缺陷檢測結果
檢測結果分析及對比

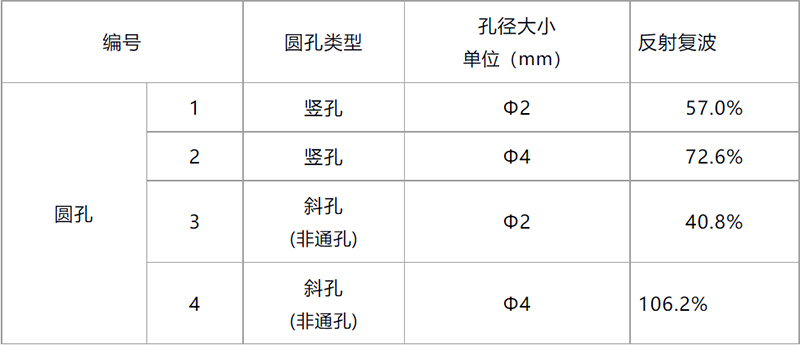

一、L型試塊人工缺陷回波波幅對比
二、標準缺陷的圖片分析

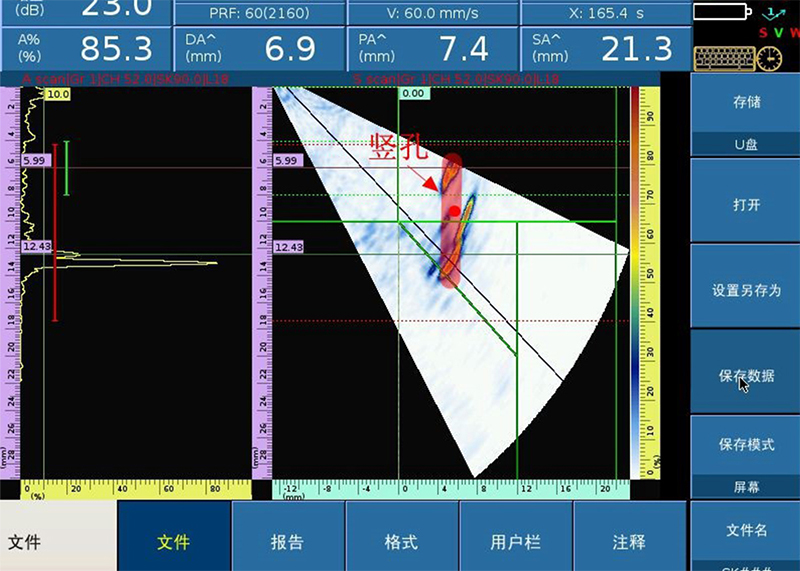

豎孔：由上自下貫穿于焊縫及母材，除其經過路徑中能形成多處反射外，還能在其開口位置形成強烈的端角信號，形成豎形條狀帶，如上圖所示。
結論
使用超聲相控陣技術，結合AutoCAD高級導入功能，可以輕松實現角焊縫缺陷快速、有效的檢測，檢測結果清晰可靠。
