? ? ? ?管材檢測一般采用自動化檢測系統，但對于小批量、長度較短的管材，可采用手動或半自動檢測。針對管材手動檢測中單通道超聲波探傷設備檢測效率低、聲束靈活性差等問題，本案例利用超聲相控陣技術來檢測金屬管材?？紤]到工件試塊是圓柱形，故選用COD弧形楔塊更好地貼合表面，以達到良好的耦合效果。
待檢工件相關情況

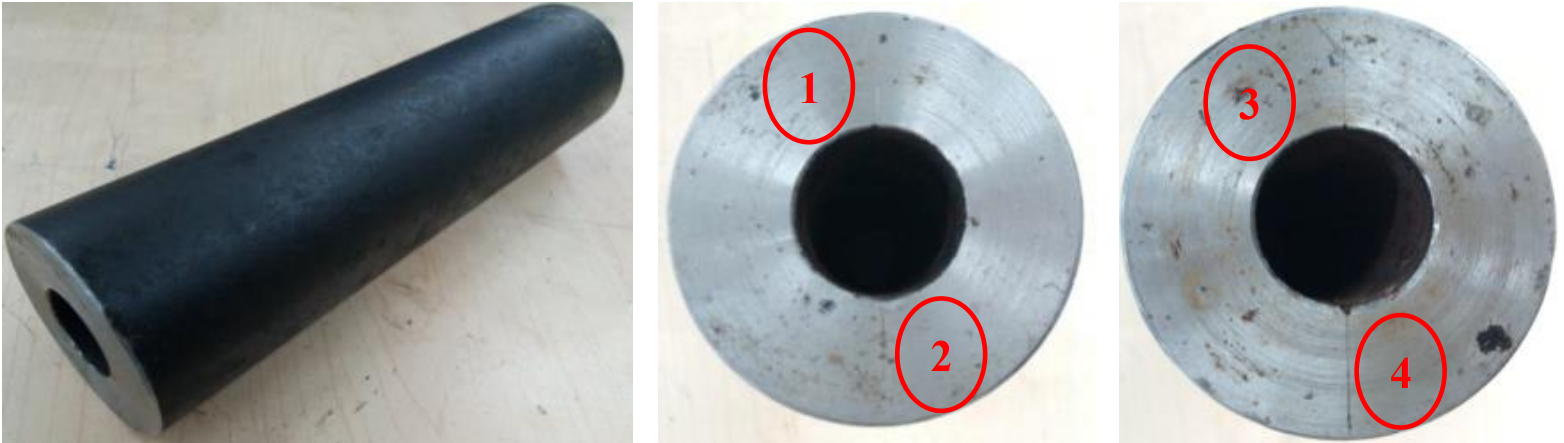

圖1 金屬管材試樣照片

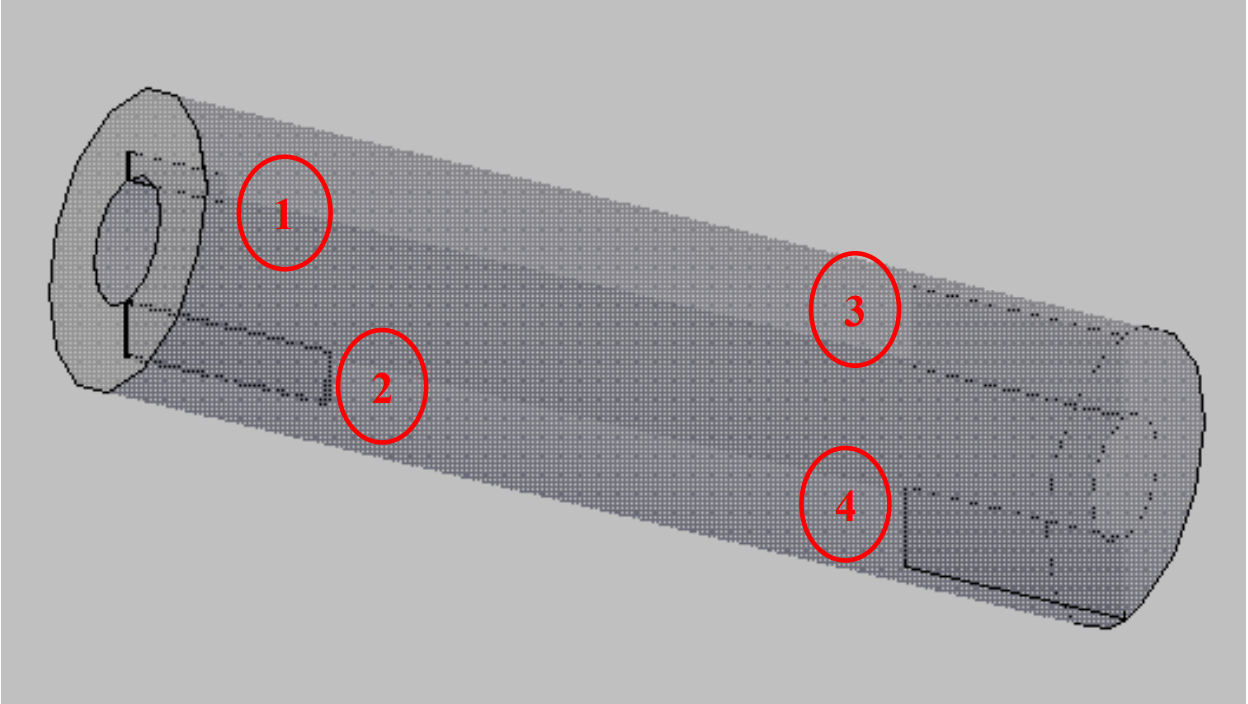

圖2 金屬管材試樣模擬圖紙

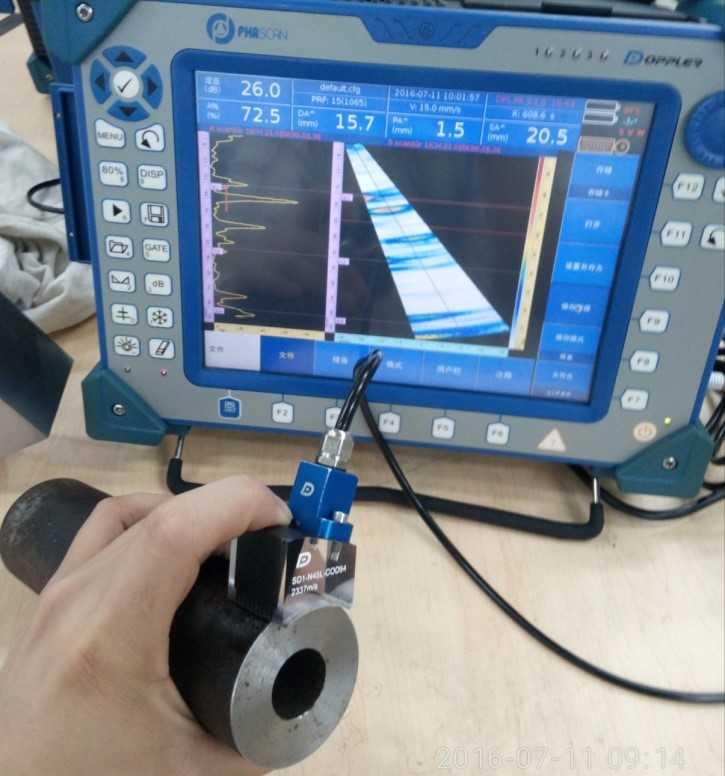

圖3 檢測示意圖
檢測結果
? ? ? ?測量值中DA和PA值分別代表槽面深度以及探頭前沿與刻槽的距離（沿管材弧面上的距離）。
結果一

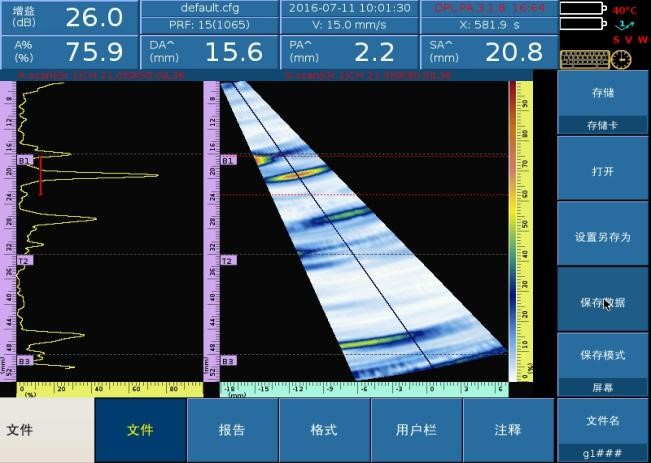

圖4 實測1號槽的結果顯示
? ? ? ?1號槽的實測結果分析：
? ? ? ?槽面深度15.6mm，刻槽距離探頭前沿弧長2.2mm。
結果二

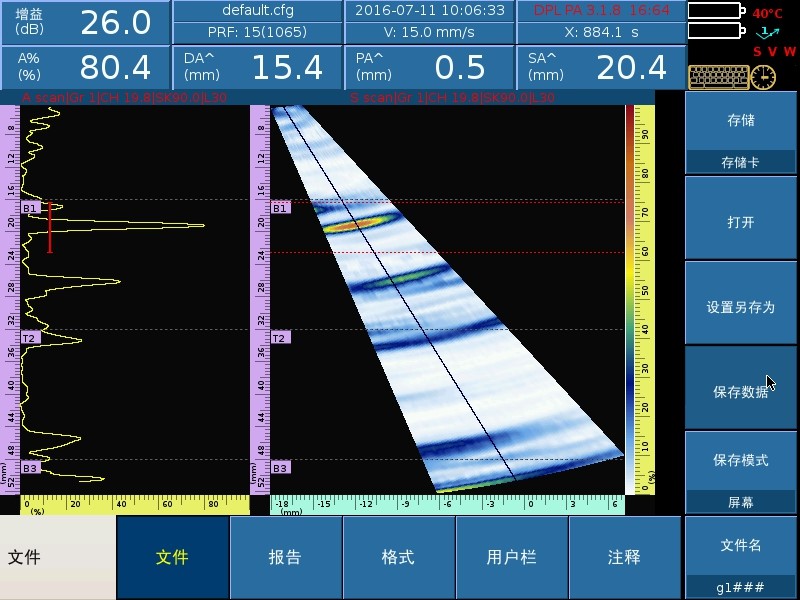

圖5 實測2號槽結果顯示
? ? ? ?2號槽的實測結果分析：
? ? ? ?槽面深度15.4mm，刻槽距離探頭前沿弧長0.5mm。
結果三

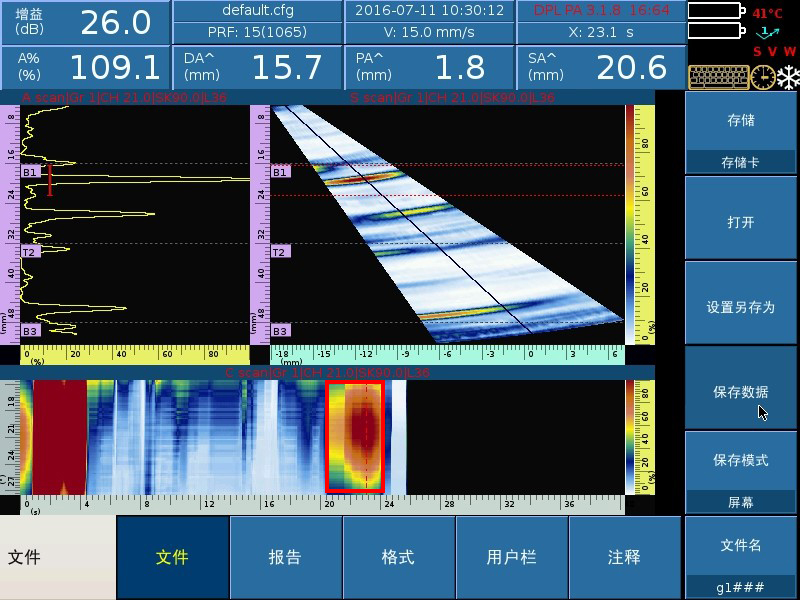

圖6 實測3號槽結果顯示
? ? ? ?3號槽的實測結果分析：
? ? ? ?槽面深度15.7mm，刻槽距離探頭前沿弧長2.3mm。
結果四

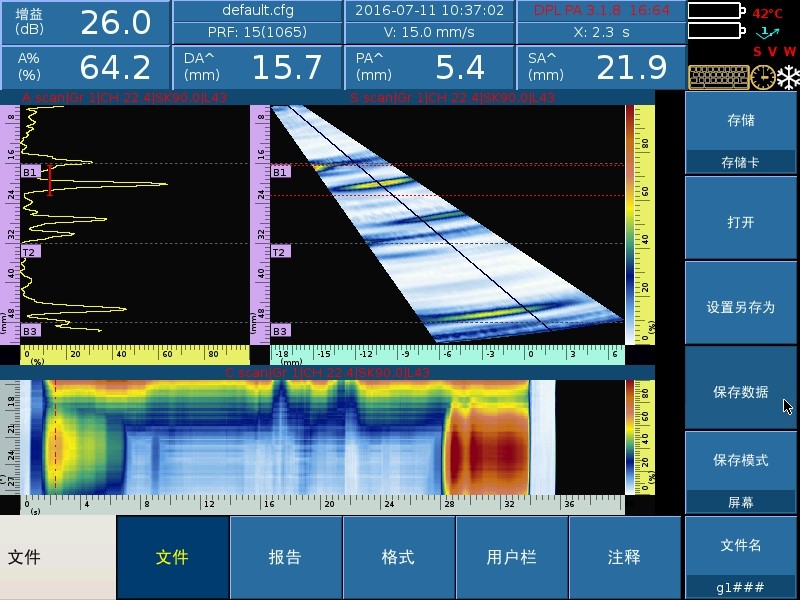

圖7 實測4號槽結果顯示
? ? ? ?4號槽的實測結果分析：
? ? ? ?槽面深度15.8mm，刻槽距離探頭前沿弧長4.6mm。
結論
? ? ? ?從實驗結果可以知道，利用線陣探頭配合弧形楔塊檢測金屬管材刻槽類缺陷，檢測效果良好。
