車橋電子束焊相控陣檢測方案
發布日期：2022-08-16
閱讀量：4904
分享：
車橋是汽車的重要結構部件，它的主要作用是承受汽車的載荷，維持汽車在道路上的正常行駛，保障其整體安全性極其重要。在本案例中，針對車橋結構上小焊接件的焊道進行檢測，由于考慮到焊接件焊道兩側的空間有限，選擇使用楔塊反裝技術，探頭在狹小空間里也能方便快捷地檢測；此外，待檢工件的內外結構不一致，工件形狀復雜， 利用設備特有的高級CAD模塊導入功能來輔助快速直觀地判定缺陷。
待檢工件情況
工件為車橋電子束焊接件，焊道外側可見三處明顯孔洞型缺陷，兩處單側咬邊。

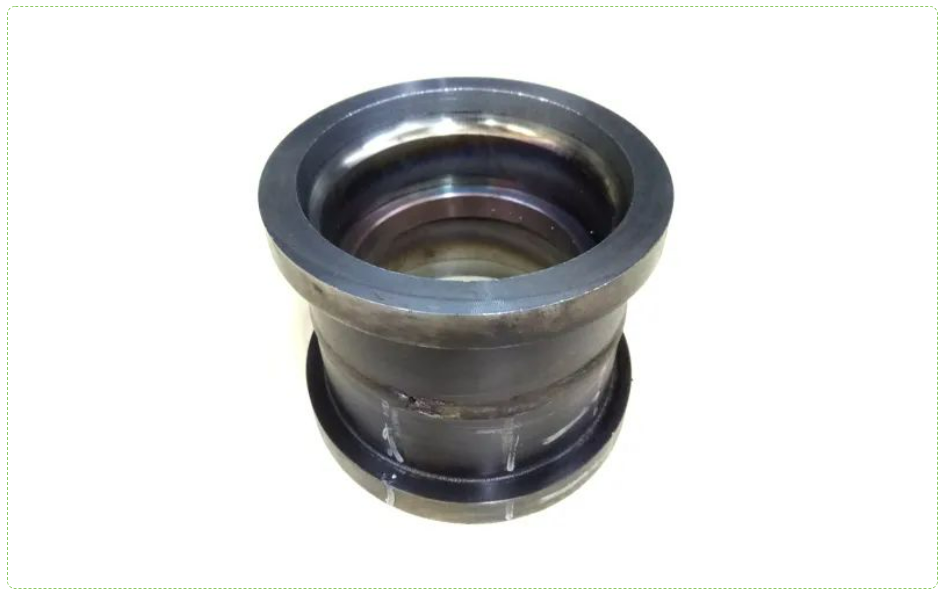

圖1 車橋電子束焊接件
實測效果驗證

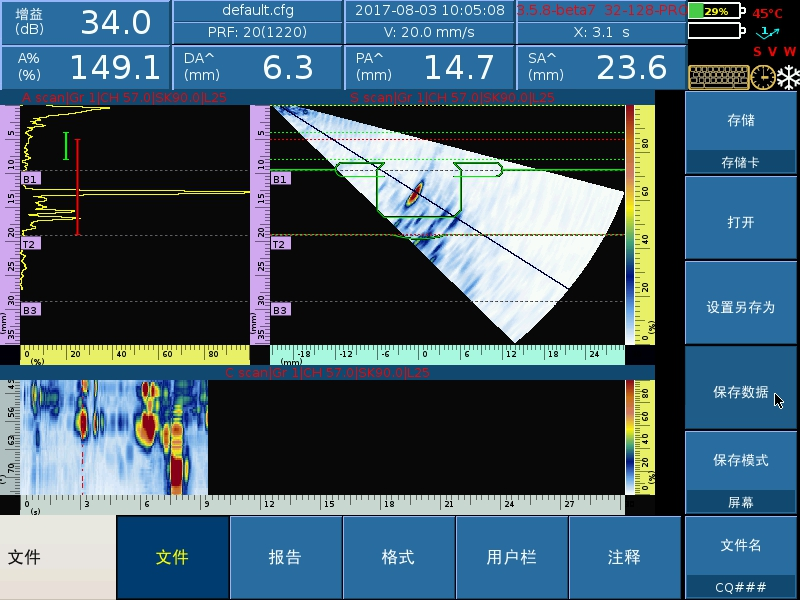

圖2 C掃描示意圖

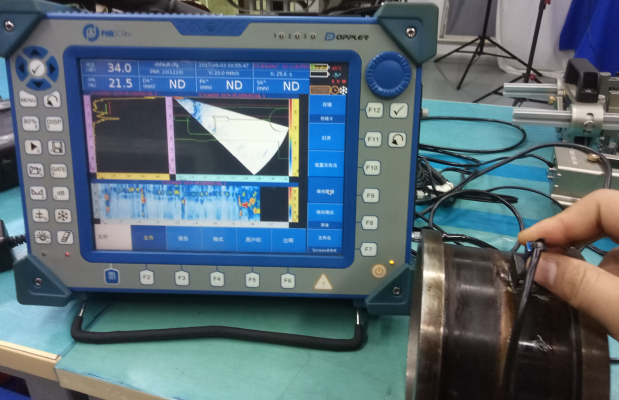

圖3 檢測效果

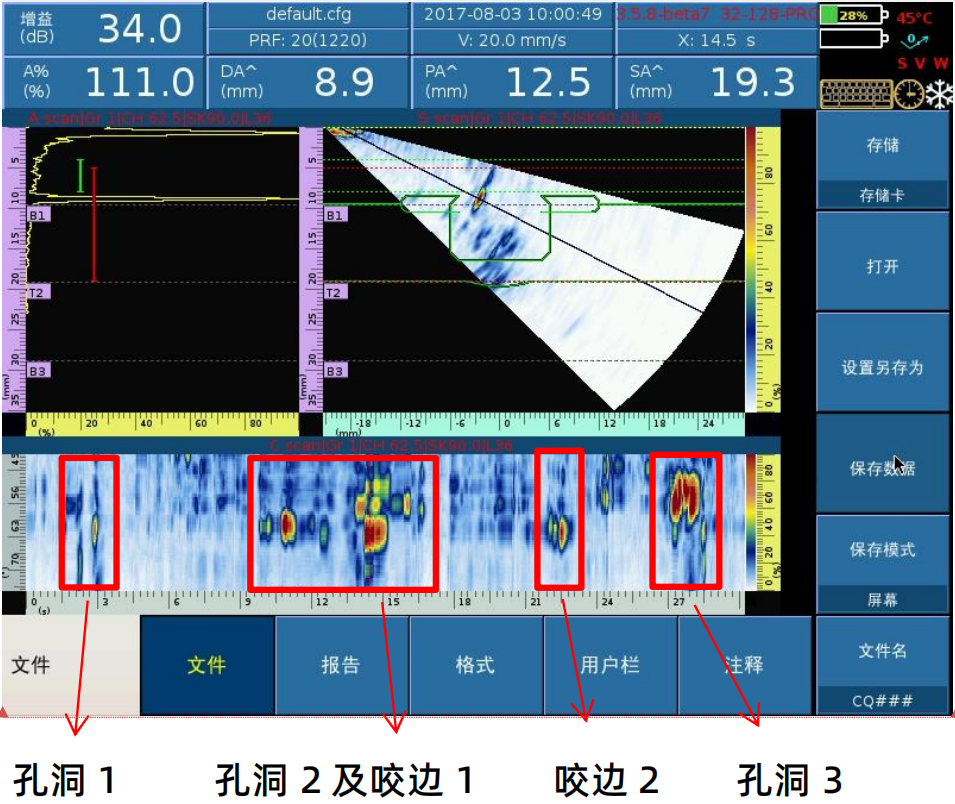

圖4 咬邊缺陷的圖像顯示（二次波）
結論
通過實驗結果可以知，巧妙使用楔塊反裝技術，可以幫助解決一些檢測空間受限問題，高級CAD導入模塊對快速直觀判定缺陷有很大幫助。
